Sajnos nem erkezett meg a szamitogepem, igy csak elmeletben tudok probalkozni is. Erre a feluletre talan a legegyszerubben ugy fogsz tudni ellipszist rajzolni, ha csinalsz egy sikot kozepre es arra a sikra vetited a test konturt. Furatot szerintem nem fog ra kiosztani, mert ettol a gorbetol mindket iranyban lesz anyag. Az extrude cut jo esellyel megetetheto vele. Ha eloffszeteled az ellipszist, akkor talan a hole wizzard is mukodni fog, csak nem lesznek egyforma melyek a furatok.
Üdvözletem Egy ismerősöm ajánlotta ezt a forum oldalt ,elmondása szerint , ezen az oldalon ,a jelenleg fent álló problémám orvoslására, itt esetleg kaphatok válaszokat. Kérdésem önökhöz a következő lenne: Hogyan lehet Solidworks programban egy szögben elvágott henger palástjára menetes furatokat körben kiosztani? Összeollóztam egy szemléltető képet, hogy könnyebb legyen elképzelni. Próbáltam már körben görbét létrehozni ,hogy pattern curve paranccsal kiosszam a furatokat de a görbét magát se sikerült létrehoznom ((projectel egy félgörbét igen de úgy nem működött a dolog)) Segítségeteket előre is köszönöm.
kovnorbi1 | 2
2019-10-09 21:13:07
[5641]
Már megoldodott,köszönöm!
kovnorbi1 | 2
2019-10-09 16:27:04
[5640]
Tisztelt forum tagok. Valaki vállalna relif készîtést fotó alapján?
Aspire 8.5 használok. Tudtok valami lehetőséget, hogy hogyan lehetne ehhez megszerezni a magyar nyelvű fájlt. Egyáltalán létezik ilyen? És hogyan lehetne integrálni a programban? Mivel a beállításoknál sajnos nem találok rá megoldást.
Törölt felhasználó
2019-09-10 16:54:32
[5633]
Neked nagyon feküdne a szinkronmodellezés... de a solidworks nem támogatja szerintem...
Még mindig solidworks: Egy fogantyút rajzolnék kb 45 fokban rádiuszosan van meghajlítva. Az egyik vége kör keresztmetszetű, míg a másik egy ennél kisebb ellipszis. Kérdés hogyan lehet egy ilyen hajlított, "kúpos", kör ellipszis átmenetet létrehozni?
remrendes | 4256
2019-08-28 17:58:23
[5628]
Gondolkodtam, de mas megoldas nem igazan jut eszembe.
Bocsi hogy monologizálok itt a fórumon, de hátha valakinek hasznos: Szóval a vetítésnél van egy "Vázlat a vázlaton" lehetőség ami pont erre hivatott, azaz a térgörbe két oldalnézetét egyesíti.
Ezt mindjárt kipróbálom, mondjuk egy R70 rádiusszal lekerekített hasábra lehetne vetíteni az S alakú görbét. Köszi az ötletet, ilyent még úgysem csináltam.
Solidworksben tudna valaki segíteni? Egy olyan csőszkaszt kellene megrajzolnom ami oldalnézetben egy rádiusszal elfordul 90 fokot, míg elölnézetben két rádiuszos átmenettel kitér oldalra. Lást a mellékelt feladatot. Alighanem söpréssel hozható létre ez a legegyszerűbben. Viszont nem tudom hogyan kellene létrehoznom a vezér görbét. ( Egy térbeli görbe aminek a két egymásra merőleges nézetét tudom megrajzolni ) Tud valaki segíteni?
Törölt felhasználó
2019-08-21 23:34:58
[5619]
Licencelés szintek vannak tudásban az ára ez szerint változik... ArtCAM Express ArtCAM Insignia ArtCAM Pro ArtCAM JewelSmith
Igen 1400 euro-ért hirdették, mostanra 6000 font lett az ára, a többiről nem is beszélve. Pontosan azért kerestem egy régebbi verziót, mert azok általában a friss megjelenésével kedvezőbb áron kerülnek forgalmazásra. Az Autodesk nem forgalmazza már egyetlen régebbi verziót sem, másik lehetőség, de csak elviekben, egy vásárolt termék átvétele, ami alapból nem szabályos, de idehaza, némiképp működik. Futok még egy-két kört, ez is egy próbának betudva.
Érdeklődnék, hogy az AC beszerzési forrásában járatosak olvassák-e ezt a fórumrészt? A kérdés az lenne, tud-e még valaki olyan forrást, ahol az AC valamely pl. 2018 vagy régebbi verziója teljesen legálisan beszerezhető. Az Autodesk teljesen elhatárolódott ettől, de gondoltam megpróbálok még egy kört itt helyben is. Válaszokat előre is köszönöm.
Hogy tudom a "SAFE Z" értéket nagyobbra állítani??
NagyZé | 165
2019-07-26 12:00:19
[5608]
Elsősorban villamos emberke vagyok de majdnem mindegyik készülékemet "megfuttatom" gépészeti vonalon is (hogyan helyezkedik el a dobozban, egyáltalán bele fér-e, nem akad el semmi semmiben stb.). Évek óta A Solid Edge V20-at használom. Töredékét sem nem használom ki a program tudásának, nekem eddig megfelelt. Többször neki veselkedtem már de eddig egyszer sem sikerült a dobozom fedelét megmozgatni a zsanér tengelye körül. A kényszerezésnél valamit nem értek vagy rosszul értelmezek. Érez itt valaki elhivatottságot, hogy fel lebbentse a fátylat a szemem elől? Zsanér egyik fele, zsanér másik fele, zsanér tengely. Összekényszerezni és megadhassam a két fél szögét. Lehet itt a fórumon, fel is hívhatom illetve laptoppal a hónam alatt oda is mennék. Díjazásról is beszélhetünk a mogyorós csokitól a kemény valutáig kompromisszum kész vagyok bármire.
Törölt felhasználó
2019-07-26 11:59:41
[5607]
Hajrá!:) Akkor remélhetőleg hamarosan láthatjuk a sikeres próba alkotásodat ezen a digitalizálási teszt felületen.
Próba képen letöltöttem egy stl fájlt, és beimportáltam. És ugyan ebbe a projektbe beimportáltam a vektoros szövegemet is. És itt akadtam el, hogy hogyan induljak a kettő összedolgozásának. Az stl egy gömb felület, és erre szeretném ráhúzni a szövegemet. Próbáltam keresni oktató videót, de azt se tudom, hogy hogyan keressem.
Köszönöm szépen a választ. Bár még nincs digitalizált pontfelhő, de kíváncsi vagyok arra, hogy hogyan kell a pontfelhő STL fájlt, mint alapsíkot, és a gravírozandó ábrát összeházasítani az Aspire-ben.

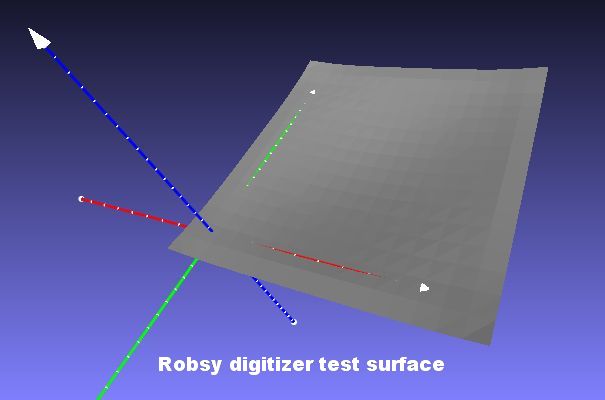

Aspire-ben létezik e olyan lehetőség, hogy egy bedigitalizált pontfelhőt, ami G-kód, vagy STL fájl formátumú, és ezt használni lehessen síkként, amire rá lehetne húzni az aktuális gravírozandó ábrát?
Eddig csak a saját síkot használtam, ami a programban ugye teljesen sík. Én azt szeretném, hogy bedigitalizálok egy anyag felületet, majd a kapott ponthálót használnám síknak, amire rá lehetne aplikálni az általam gravírozandó dolgot. Gyakorlatilag egyfajta felület követés.
2019-10-19 15:13:03
ez a magoldás
