Csak egy elmélet , hogyan szabályozhatnék egy 2.500 w-os szénkefés motort , esetleg egy tranzisztoros plc , meg egy szilárd test relé. Ha jól tudom az ssr-t akár 15-20.000-er szer is lehet kapcsolgatni másodpercenként. Nem tudom működne-e?

Réges régen én kiszereltem egy porszívóból a fordulatszám szabályzót (a porszívó leégett) ezt az elektronikát beépítettem egy műanyag dobozba , raktam rá vezetéket meg 230 v-os konnektort. Így már bármilyen 230-v-os gépet használhatok róla (1400 w-ig) ma már csak ritkán kell használni. Pl. Ha fát csiszolok akkor kell.

Előzmény: jani300, 2024-07-28 00:14:46 [24611]

„Az impulzus szélesség moduláció - legyen az PWM vagy tirisztoros fázishasítás - a feszültségátlagot határozza meg”
Ez így ebben a formájában nem helytálló.
A tápfeszültséget nem átlagolja, hanem azt az időt változtatja ami alatt a mindenkori tápfeszültség egésze rákapcsolódik a motorra.
Tehát a nyomaték nagyobb, mint a soros ellenállással kivitelezett megoldásoknál, mert ott a feszültség egy része az ellenálláson esik.

Előzmény: Vetesi75, 2024-07-28 08:24:44 [24612]

Szénpogácsás pedálok az orosz varrógépek sajátossága volt. Villanykapcsolós hosszabbító adapterem is mai napig megvan - sajnálom kidobni.

Előzmény: jani300, 2024-07-28 00:14:46 [24611]

Valahogy Így. Az impulzus szélesség moduláció - legyen az PWM vagy tirisztoros fázishasítás - a feszültségátlagot határozza meg, az átfolyó áram meg majd kialakul a terhelés által korlátozva.
A soros univerzális motor, a soros jellegéből fakadóan egy elég szerencsétlen konstrukció, szinte alig találni olyan alkalmazást, amihez ideális lenne. Egyetlen előnye a jó tömeg-teljesítmény aránya. Sajnos a feszültséget csökkentve rajta nem csak a fordulatszáma (és ezzel együtt arányosan a teljesítménye) csökken, hanem a belőle kiaknázható nyomaték is, pedig az alkalmazáshoz elvárt igény pont fordított működést kívánna. Pozitívum, hogy ma már terjedőben a BLDC, ami jobban megfelelhet az adott feladathoz.

Előzmény: ANTAL GÁBOR, 2024-07-27 20:04:15 [24609]

Nagyon régen izzó szabályozó elektronikával forgattunk kézi fúrógépeket . Egy külön dobozban a gép előtéteként .
Akkoriban még volt mechanikus , valami szén előtétes beépített fordulatszabályozós gép is .
Azért kellett a szabályozás ,mert körvágóval vágtunk ki nagyobb furatokat , és a szabályozatlan gép elakadása nem volt jó élmény .
Csak érdekességként írtam ......

Előzmény: TROMF22, 2024-07-26 11:03:54 [24601]

Igen, az információt a netről szedtem, számomra logikusnak tűnt, hogy nagyobb terheléskor nagyobb áramot vesz fel, és rossz volt a fordítás.

Köszönöm a javítást!

Előzmény: ANTAL GÁBOR, 2024-07-27 20:04:15 [24609]

Kedvelem és szeretem Ferit de kikívánkozik belőlem néhány apró helyreigazítás . Szerintem a PWM es szöveg egy idegen nyelvről rosszul lefordított szövegrész beillesztése ide .

" Nagyobb áram nagyobb nyomatékot eredményez, ami segít legyőzni a mechanikai terhelést."
Én az ok- okozat sorrendet kifogásolom ....Szerintem a nagyobb terhelő nyomaték legyőzésének hatására alakul ki a nagyobb áram.

Az eredeti kérdé fölvetésben egy Metabó fúrógép szerepel .Ott szerintem nem PWM es a vezérlés hanem triacos
( tirisztoros)fázishasításos.. A PWM es sokkal jobb lenne de a rendelkezésre álló hely sok mindenben korlátoz ( nem kell Dc kör , hiányozhat a puffer elkó .)
A fázishasításos módszer lehet vezérlés ( olcsó kinai ) és lehet a fordulatszámot figyelő visszacsatolásos .

Előzmény: morvfer7, 2024-07-27 09:43:29 [24608]

A motor fordulatszámának szabályozása gyakran PWM (Pulse Width Modulation) segítségével történik. Ez a módszer nem a feszültséget csökkenti vagy növeli, hanem az áram időbeni ciklusait változtatja, ezáltal a motor effektív teljesítményét szabályozza.
A motor teljesítménye leginkább az áram által korlátozott, tehát a terhelés hatására bekövetkező áramnövekedés tudja a motor teljesítményét növelni.
A motor által leadott mechanikai teljesítmény (forgatónyomaték) nagymértékben függ az áramtól. Nagyobb áram nagyobb nyomatékot eredményez, ami segít legyőzni a mechanikai terhelést.
Bár a feszültség növelése is növelheti a teljesítményt, a motor terhelés alatt inkább a nagyobb áramot veszi fel.

Előzmény: sarktibsi, 2024-07-27 08:45:55 [24607]

Én egy gyakorlati példát is tudok mondani , nekem van több méretű , típusú sarokköszörűm (olcsóbb-drágább) , de már mindegyiket szerelni kellet. A drágább kategóriában van mágnes a motor végén , az olcsóbbikban nincs. Ezzel be is fejezhetnénk a történetet , na de ha elkezdek velük dolgozni azonnal kiderül a különbség a mágneses köszörűnek sokkal-sokkal jobb a hatásfoka.

Állítólag ezek a szénkefés motorok nem 230 V-al működnek mint a hagyományos motorok, hanem csak 180-190 V-al pont azért ha csökken a fordulatszám a nagy terhelés miatt az elektronika még rá tud adni plusz 30-40- V-ot , így sokkal erősebb stabilabb a fordulatszám.

Előzmény: TROMF22, 2024-07-26 21:18:00 [24606]

„ Miben térhet el egy neves gyártó régi elektronikája a mai, hasonló célú tömegtermékektől?”

Nézegettem régebbi Metabo fúrógépek javítási (amatőr) videóit, és meg is jött a válasz:
Egy kicsit újabb, de szintén húsz év fölötti gépről volt szó:

„. A fúró állandó elektronikával rendelkezik (a fordulatszámot egy Hall-érzékelővel figyeli). Ez egy kerek mágnessel van megvalósítva a rotor hátulján (a hátsó csapágy előtt), és amikor összeszerelik, az érzékelő (amely a tápkapcsoló áramköri lapján található) ezt érzékeli és beavatkozik.”

Szóval, ha az enyémben is ilyen van, azzal nem lesz egyenértékű egy mezei, külsőleg hozzá aplikált, kínai PWM.

Előzmény: TROMF22, 2024-07-26 11:03:54 [24601]

Természetesen alaposan megvizsgálom, de tartok tőle, hogy az alkatrészek nagy része valami kemény akármivel be lesz öntve.
Hamarosan bele kukkantok.

Egyébként lehet, hogy éppen ennek a hibának köszönhette szinte újszerű állapotát, mert emiatt csak korlátozottan volt használható.
Tizenöt éve nem volt kézben, ki tudja mióta szenved ebben a betegségben.

Előzmény: morvfer7, 2024-07-26 13:06:35 [24604]

szétszeded még az is kiderülhet, hogy egy dióda van csak elfüstölve.

Előzmény: TROMF22, 2024-07-26 12:04:50 [24603]

No, egy ilyesmi épp a fiókban is van.

De a benne lévő gyárit szerintem ki kell operálni.
Nem hiszem, hogy megtűrnék egymást.

Előzmény: morvfer7, 2024-07-26 11:40:54 [24602]

Fater a csemperagasztót egy régebbi fúrógéppel kavargatta és azon is elromlott ez a fordulat szabályzó rész, egy ilyet adtam neki és ezt rakta rá, a fogantyúja mellé volt egy kis dobozban odafogatva.

Előzmény: TROMF22, 2024-07-26 11:03:54 [24601]

Adott egy közel harminc éves Metabo ütvefúrógép (furókalapács) kiváló esztétikai és műszaki állapotban.
230V 500 W, elektronikus fordulatszám szabályozással.
Vagyis éppen az a gond, hogy a fordulatszám szabályozása nem működik.
Két fordulatszám fokozatban, amit a fogaskerekek átváltásával lehet elérni, max. fordulaton szépen megy.
Csak éppen a kis fordulatszám állító tekerőgombra nem reagál.

Még nem szedtem szét, csak tájékozódom.
Kora miatt úgy néz ki, hogy eredeti kapcsoló, elektronika már nem érhető el hozzá. (egyébként is a hasonló árakat nézve gazdasági totálkár lenne)

Meg tudnék alkudni azzal, ha egy fordulatszám szabályozó elektronika külön egy kis dobozban mellette lenne, és a fúrógépet a gyári villásdugón/kábelen keresztül ebből táplálnám.
Gondolom ehhez előbb a benne lévő (halott?) elektronikát fizikailag is ki kell iktatni. Maradna a ki/be kapcsoló és az irányváltó.
Helytálló ez az elképzelés?

Miben térhet el egy neves gyártó régi elektronikája a mai, hasonló célú tömegtermékektől?
Mire figyeljek a kiválasztásnál?

Tanácsot kérnék: Lehetőség van a cégnél egy spektrumanalizátort venni, amit elsősorban EMC előzetes mérésekhez használnánk. Tud valaki bevált típust javasolni?

Aham! Rájöttem... Kell mellé tenni egy energiatakarékos izzót... Így már működik!
Nagyon köszönöm a segítséget!

Előzmény: emerzee_, 2024-06-24 22:43:15 [24598]

Kipróbáltam. A lámpát kapcsolja. A "kompresszor", egy https://akvariumplus.hu/kompresszorok-turbinas-levegoztetok/474-hailea-aco-318.html elektromágneses tólevegőztető. Hogy tudom így a "kompresszorom" működésre bírni?

Előzmény: mex, 2024-06-24 22:24:45 [24597]

Kompresszor helyett próbáld ki egy hagyományos 60W izzóval, és azon mérj feszültséget. Ha az izzó normál fényerővel világít, akkor a relé jó, de a kompresszor induktivitása miatt csak félhullámot kapcsol,(erre utal a félfeszültség is).

Előzmény: emerzee_, 2024-06-24 21:47:57 [24596]

Nos a relékkel a következőre jutottam.
Az 1 áramkörös elindul, kapcsol, de ha elveszem a vezérlést, attól még bekapcsolva marad a vezérelt oldal, amíg azon meg nem szakítom az áramkört. Utána megint kapcsolható, de megint bekapcsolva marad a vezérelt oldal megszakításáig.
A két áramköröst nem sikerült életre keltenem, valószínű hibás. Nem világít a led se rajta. (Vagy én vagyok béna.)
Ezeknek egy pinceszellőztetést kellett volna kapcsolniuk. Másik lesz helyettük.
Megjött közben a lézervágóhoz is a relé. "Szilárdtest relé MRA-23D2 2A 230VAC" A Variometrumban vettem.https://variometrum.hu/hu/szilardtest-rele-mra-23d2-2a-230vac Valami viszont nem stimmel ezzel se. (El vagyok átkozva reléügyben.) A Sculpfun S9 adja a vezérlőjelet 5V-al. A relén világít is a led. Szakadásvizsgálóval nézve kapcsol is. De kimérve viszont, valamiért megfelezi az áramot. 230V megy be, de csak 127V jön ki. Nem is kapcsol be a levegőrásegítő kompresszora. A "kompresszor" 60W-os. Mit bénázok már megint?

Szia, a HY-M285 egy SSR, szilárdtest relé, alkalmazásáról videó - más típus de a működést szemlélteti, röviden: mozgó alkatrész nélkül, minimális primer oldali terhelő árammal kapcsolja a szekunder oldali terhelést, a megadott határ értékeket betartva örök élet +1 nap.Ez a típus csak pozitív jelre működik:

Előzmény: emerzee_, 2024-06-20 11:53:05 [24592]

HY-M285

Itt meg az a 2-relés bekötési példája a képen.



Előzmény: emerzee_, 2024-06-20 11:53:05 [24592]

A vezérlők (arduino) kimenete csak kis áramot tud leadni (10-20mA), a realynek ennél lényegesen több kell. Ezt úgy oldják meg ezek a panelek, hogy a vezérlő csak egy optokaput/tranzisztort kapcsolgat és az hajtja meg a ralayt. Tehát a panelnak külön adni kell egy 5V-ot, nem elég csak a vezérlő 5V-t, GND-t, és a PIN-t összekötni. A jumper segítségével lehet váltani, hogy honnét kapja az 5V-ot: a fent említett 5V-ról azaz az arduinon keresztül vagy más forrásból.
2 reay esetén elbírja az aruinon lévő feszszabályzó is, de ha többet hajtasz akkor inkább másik táppal.

Előzmény: emerzee_, 2024-06-20 11:53:05 [24592]

Sziasztok!
Kaptam ajándékba egy cipősdoboznyi alkatrészt, ledet, kapcsolókat, áramköri lapokat. Van közte két relé, amit tudnék hasznosítani, de nem jövök rá, hogyan lehetne őket "kapcsolni".
Amelyik használata nagyon jól jönne, egy HY-M285 high level triger. Google nem a barátom. Azt látom, hogy 5V kell neki, de nem jövök rá, hogy sima 5v-vel hogyan lehetne vezérelni is. Minden képen kell hozzá valamilyen programozható egység ami kapcsolja. Nekem csak 5V van kapcsolgatva.
A másik egy 2 relay module.https://www.amazon.in/Invento-Channel-Module-Arduino-Electronic/dp/B07BSMSC1Q olyan mint ez. Itt se jöttem rá, hogy 5v-al, hogy tudnám vezérelni.
Tudna valaki segíteni egy ilyen "muglinak"?

„a 4 és 5 láb csak bemenetként funkcionál”

Csak a GP3 (4-es láb) bemenet, a GP2 (5-ös láb) ki/bemenet.

Előzmény: morvfer7, 2024-06-06 18:28:58 [24590]

köszönöm, közben már privát üzenetben kaptam segítséget.
a 4 és 5 láb csak bemenetként funkcionál.
PIC témában nagyon kezdő vagyok, valójában én arduinot használok szinte mindenhez, csak most sikerült ezt a PC12f508-at olyan olcsón beszereznem hogy elkezdtem vele foglalkozni, főleg azért, mert még belső oszcillátor is van, így még olcsóbbá teszi.

nekem végül is elég a 3 láb is a saját projekthez, de akartam tudni, hogy miért nem működik az összes láb kimenetként. érdekes, hogy a ccs compiler simán lefordította minden hiba nélkül. csak ugye nem működött, ahogy szerettem volna.

az 5-6 lábat elírtam, a 4-5 láb ami bemenet csak, egyéb más funkciók miatt.

2-3 és 6-7 láb az alább leírt tesztprogrammal tökéletes.

4-es láb kizárólag bemenet, az 5-ös láb egy kis variálással lehet kimenet is.

Előzmény: OlyFlyer, 2024-06-06 16:23:59 [24589]

Azzal a 12F508 PIC-el már több mint 20-25 éve nem játszok, de csak assemblerrel programoztam. Itt egy kód ami tudom hogy működik. Ezt használtam tesztre. Ha neked nem működik akkor lehet hogy a PIC-ed rossz. Én arra emlékszem a 508-val sok probléma volt, azért átálltam a 629/675 sorozatra amikor 8-lábasok kellettek kis dolgokra.

Bár nem fontos, de az 5-6 lábon GP2 és GP1 van, nem GP2 és GP3.

  list p=12c508a
#include <p12c508a.inc>


	__CONFIG   0xff2 ;_CP_OFF & _WDT_OFF & _MCLRE_OFF; & _IntRC_OSC


TEMP1 	equ 0x18 ;Temp variables
TEMP2 	equ 0x19
TEMP3 	equ 0x1A

	org 0x00 ;Effective Reset Vector

	clrf GPIO ;Clear I/O Port
	movlw 0x00 ;Clear W Reg
	tris GPIO ;All Outputs

LOOP	bsf GPIO, 0 ;Set GP0
	bsf GPIO, 1
	bsf GPIO, 2
	bsf GPIO, 3
	bsf GPIO, 4
	bsf GPIO, 5
	call DELAY ;Wait

	bcf GPIO, 0 ;Clear GP0
	bcf GPIO, 1
	bcf GPIO, 2
	bcf GPIO, 3
	bcf GPIO, 4
	bcf GPIO, 5
	call DELAY ;Wait

	goto LOOP ;Repeat

;***************************************
;* This routine is a software delay. *
;* Fosc = 1/Tosc; Tcycle = 4 x Tosc *
;* Delay = TEMP1xTEMP2xTEMP3xTcycle *
;***************************************

DELAY	retlw 0
	movlw 0xFF
	movwf TEMP1 ;TEMP1 = 255
	movwf TEMP2 ;TEMP2 = 255
	movlw 0x07
	movwf TEMP3 ;TEMP3 = 7

DLOOP	retlw 0
	decfsz TEMP1, F
	goto DLOOP
	decfsz TEMP2, F
	goto DLOOP

	decfsz TEMP3, F
	goto DLOOP

	retlw 0x00

	end

Előzmény: morvfer7, 2024-06-06 10:35:14 [24588]

sziasztok.
szeretnék segítséget kérni, ha valaki használt már PIC12f508-at.

Az a problémám, hogy a kimenetek közül 2 valamiért nem működik, tehát csak a 2-3 és a 6-7 lábon villog a led, az 5-6 lábon valamiért nem, pedig elvileg kimenetnek van beállítva. Tehát a GP0, GP1, GP4, GP5 működik, a GP2 és GP3 pedig nem.

itt van egy példaprogram, amivel gyakorolok:

#include <12F508.h>

// Fúziók beállítása
#fuses NOPROTECT, NOMCLR, INTRC

// Időzítő inicializálása
#use delay(clock=4000000)

#byte TRISIO = 0x85 // TRISIO regiszter címe

void main() {
    // Lábak konfigurálása kimenetként
    TRISIO = 0x00; // Az összes lábat kimenetként

    while(1) {
        // LED-ek villogtatása
        output_b(0b00111111); // Minden LED-et bekapcsolunk
        delay_ms(500);        // Várunk 500 milliszekundumot
        output_b(0b00000000); // Minden LED-et kikapcsolunk
        delay_ms(500);        // Várunk 500 milliszekundumot
    }
}

Igazad volt. Ma hozta a postás a relét, a ferritet és a bt antennát. A ferritet felraktam, máris nem problémázott, úgy látszik az usb kábel szedte a szemetet tényleg. Bekerült a bt antenna, így már relét nem kellett cserélni, és az usb kébelre sincs szükség, mert így már nincs gond. Nagyon köszönöm a segítséget!

Előzmény: TBS-TEAM, 2024-05-19 16:52:04 [24582]

Egyszer nagyonrég programoztam ilyet. Találtam most egy lengyel oldalt, ott van kábelrajztól szoftverig minden, ezt már nézted?
https://www.ebmia.pl/sterowniki-easy-servo-leadshine/38982-serwosterownik-easy-servo-es-d508-hbs86h-20-50-vdc-8a-silniki-09-2nm-pul-dir.html

O.

Előzmény: begincnc, 2024-05-28 15:27:50 [24583]

Szia!
Pontosan hogyan kötötted be a DB9 csatit?
2-3-5 lábakat?
Az 1,4,7,8 szabadon van?

Előzmény: begincnc, 2024-05-28 15:27:50 [24583]

https://www.elgo.de/fileadmin/user_upload/pdf/manual/predecessor_types/85P-MA-D.pdf

Öreg gépnek tűnik , hát ránéztem ,ezt találtam .
Talán valami plc hez hasonló régi tecnika ?

Biztosan megoldódott már , de most láttam a hozzászólást, és kíváncsi lettem .
A vezérlőjét is adja a net , de az is meghaladja már a felkészültségem

Előzmény: Distributor, 2024-04-18 20:43:32 [24572]

Sziasztok,
Használt e valaki közületek HBS57H Hybrid Servo Drive vezérlőt? Egyenlőre csak a gyári beállításait szeretném megtekinteni, ezért egy DB9 - RJ11 kábellel összekötöttem a PC-vel és a LONGS Motor HBS Pro Turn programjával próbáltam megszólítani, de nem sikerült. Ekkor az ELTIMA Serial Port Monitor 4 programjával figyeltem a COM1 porton zajló tevékenységeket , látszólag minden sikeres, de mégsem a konnektált a PC-hez a készülék.
Próbáltam egy kínai programmal is Leadshine-nál találtam a programról angol nyelvű leírást, mert csak kínai menűje van.
Azzal sem tudtam kapcsolódni hozzá, és ekkor ráadásul hiába monitoroztam a COM1 portot, nem láttam rajta semmi történést, pedig egy külföldi fórumon egy felhasználó azt írta, hogy ezzel a programmal neki sikerült csatlakozni és módosítani a beállításokat is.
Szóval kellene nekem, hogy mi a soros kábel helyes bekötése, milyen programmal lehet megszólítani, egyáltalán tapasztalat ha van valakinek vele kapcsolatban, azt megköszönném.
Egyébként GD32F330C8T6 Chip van benne. Ott a fórumon azt írta az az illlető, hogy ECON Technology gyárthatja.
Köszönöm a válaszokat.



Sima relé helyett szilárdtest relé alkalmazása.
USB kábel amin van zavarszürő ferrit mindkét végén.

Előzmény: emerzee_, 2024-05-19 16:00:47 [24581]

de... Újabb kérdés:
Itt most teljesen elakadtam.
A Sculpfun S9 kapott egy Neje A40640 lézerdiódát. Mivel az S9 vezérlője nem tud átvinni annyi energiát, ami a lézerdiódának kell, így a fej és az S9 ugyanarról a tápról külön leosztással kapja az áramot. Gyönyörűen megy a rendszer. Eddig kézzel kapcsoltam be az elszívót és a kompresszort az air assist-hoz, de az alaplap tud relét vezérelni, ha a Lightburn irányítja. Viszont. Ha bekapcsolom a kompresszort, akkor kb., 10 kompresszor bekapcsolásból 4-8 alkalommal megszakad a kapcsolat a számítógép és az S9 között egy pillanatra. Eddig nem volt gond, mert kézzel indítottam az elszívót és a kompresszort és volt ideje a gépnek visszacsatlakozni az S9-héz, mire indítottam a munkát. Tegnap vettem egy relét, amivel az S9 vezérlője tudja kapcsolgatni a kompresszort. Viszont a lecsatlakozás most is előjön, a munka így megakad. Az egész rendszer 1 elosztóra van rádugva. A gép, az S9, az elszívó és a kompresszor. A kompresszor típusa: Hailea Aco318 Ez egy tó szellőztető. A külföldi oldalakon nagyon ajánlott kategória a lézervágóhoz. Jól is használható vágáshoz. 32 wattos. Ha az elszívót kapcsolom, ott nincs lecsatlakozás, csak a kompresszor kapcsolásnál. Valamiért úgy gondolom, hogy a kompresszor áramlökést generál. A pc tápja kibírja, de az S9 alaplapja egy pillanatra lekapcsol. Hogy tudnám ezt a problémát orvosolni? A tápegység az S9-neje kombinációhoz: 12V 7A. Elvileg a neje 4A-t eszik, az alaplap, a motorokkal, nem hiszem, hogy sokat. (Remélem, minden információt megadtam.) Köszönöm a segítséget!

Megcserélve a két középső vezetéket, a motor gyönyörűen működik. Nagyon szépen köszönöm a segítséget!

Előzmény: emerzee_, 2024-05-18 08:19:52 [24579]

Akkor, ha jól sejtem, a két középső szálat felcserélem, és jó lesz. Az irányt programból már tudom szabályozni.

Előzmény: TBS-TEAM, 2024-05-18 07:08:40 [24578]

Nem egyezik a kábel szinbekötése a két motornak.
1 kép: 42BYGH1601-B-27DH
2 kép: 17HS4401



Előzmény: emerzee_, 2024-05-17 21:26:11 [24576]

Szerintem a két motor között nagy különbség nincs .A gyorsulás ,sebesség értékekkel lehetne játszani ,csökkenteni.

Előzmény: emerzee_, 2024-05-17 21:26:11 [24576]

Sziasztok!
Egy kis segítséget szeretnék kérni. Egy Sculpfun S9-en van ilyen motorokkal: 42BYGH1601-B-27DH Van egy 17HS4401 motorom, amit szeretnék egy épített forgatón használni, úgy, hogy átdugom a kábelt az X tengelyről. Nem értek hozzá, lehetséges, hogy a két motor nem ugyanaz? Ha rádugom a 17HS4401-et akkor csak erőlködik, kerreg, mintha a saját maga ellen akarna forogni. Van rá megoldás, hogy működésre bírjam? Nagyon szépen köszönöm a segítséget!

Számítógép javítók megcsinálják neked. Nekem a videokártya vezérlő chipet forrasztották újra egy laptopban, 8 ezer Ft. volt.

Előzmény: gravomark, 2024-05-14 01:13:22 [24574]

Érdeklődnék, hogy van-e valaki, aki BGA chipet (kb. 30mmX30mm-es méret) újra tudna melegíteni, esetleg újra golyózni? 2db egyforma panel (monitor vezérlő) lenne, mindkettő ugyanaz (típushiba) amíg be nem melegszik, addig fut a kép.

Üdv!

Problémába ütköztem, egy kis segítséget szeretnék kérni a következő hibaüzenettekkel kapcsolatban.

A gép és vezérlő típusa:
- Mazak QT 10
- Mazatrol TN-1

Hibaüzenetek:

- F CPU 3 error
- F RAM error

Hiba fellépésekor a mozgásokat letiltva, néhány óra áramtalanítás után újra üzemképes.
Ha valaki találkozott ilyen problémával ennél a vezérlőnél kérem privátban írjon!

Segítségeteket előre is köszönöm!

Szia!

Én először a biztonsági kört (safety relay) vizsgálnám meg.

Sajnos nem láttam még ilyen gépet.

Egy fotó a szekrény belsejéről? Rajz?

Üdv.

Előzmény: frob, 2024-04-17 15:39:27 [24571]

Sziasztok

Adott egy fasti lemezvágó, egy tengelyes Elgo Electric TYP85 -ös vezérlő van rajta.
sajnálatos módon nem működik úgy ahogy kellene ( speciel sehogy)

Én arra tippelek valahol sérülhetett valami géptesten lévő vezeték, akinek került már ilyen a kezébe tud e ilyenről, vagy esetleg tényleg a vezérlő adhatta meg magát?

Olyan mintha sem a végálláskapcsolókhoz nem menne ki a delej, sem az engedélyezést nem adná ki, hogy megmozduljon a távolság állító motor, az olló mozgatás is csak akkor megy, ha a kapcsolószekrényben az egyik mágneskacsolót kézzel behúzom, akkor öntartásban marad és megy...

előre is kösz!

R.



Ez a kép a jelenlegi állapotot mutatja. Ha változás lesz, akkor előnyösebb lehet a postai díjszabás, mindenesetre az adminisztrációs díjat a postán keresztül lenyeletik a vevővel,ezután is.
Kíváncsi vagyok milyen megoldással áll elő a TME.

Előzmény: morvfer7, 2024-04-13 22:33:25 [24569]

a GLS jelenleg veszteséggel dolgozik, a partnerekkel új szerződést kell nekik kötni.

Az olcsó árak a korábbi csomag mennyiségekre vonatkoztak és most 40%-al csökkent a csomagszám náluk.

Ezt kénytelenek lesznek áremeléssel kompenzálni és onnantól a posta ára lesz majd a kedvezőbb.

A megrendelők meg ha választhatnak, akkor az olcsóbb szállítást fogják választani.

Előzmény: mex, 2024-04-13 22:14:57 [24568]

Csak egy példa:



Előzmény: morvfer7, 2024-04-13 17:09:42 [24564]

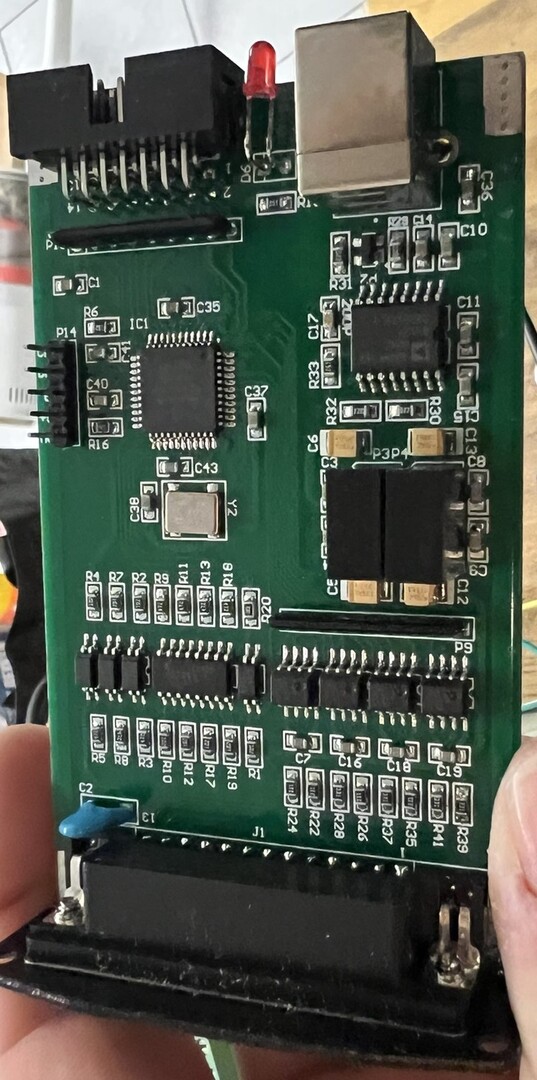

Ennek pedig még a "kapcsolási sémája" is szinte ugyan az.

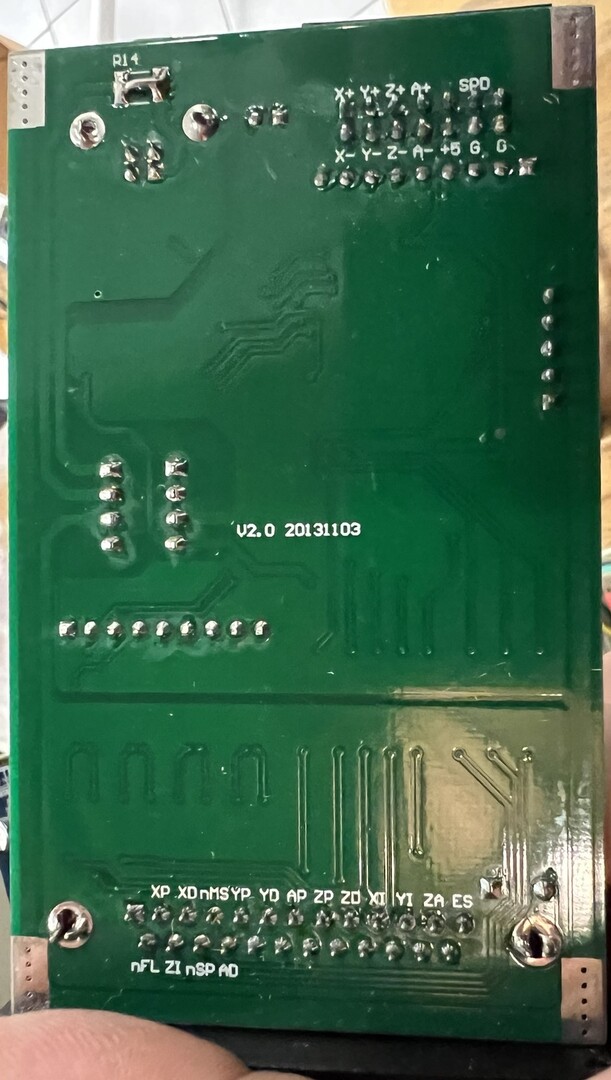

PCB Proto

Bocs, bizonyára ez csak nekem volt újdonság ...

Előzmény: TROMF22, 2024-04-13 18:11:33 [24566]
