Akkor már eladták, vagy lejárt a patentvédelem.
Közben eszembe jutott: maxxon a másik cég neve, amiről én hallottam eddig, és még a tipusszámok is egyeztek.
Amúgy ezek eszméletlen jó és drága mocik

Előzmény: PSoft, 2011-06-17 19:51:00 [602]

A Sanyo Denki is gyártott ilyen vasnélküli forgórészes motorokat:



Nálam is szolgál(t) három belőle,itt az egyik:

Előzmény: rferi, 2011-06-17 19:36:00 [601]

Ezt a forgórészt eddig legalábbis csak két cég gyártotta a világon - tudtommal.
Az eredeti találmány a Faulhaberé, és van egy másik néven futó gyártó is - valami vixxen/voxxon/vuxxon néven, nem jut eszembe a név-, de a motorjaik kisértetiesen egyformák, szal sztem egy cég csak más néven.
http://www.faulhaber.com/
Érdekes dolgokat tudnak gyártani, a legkisebb ilyen motor 6mm ámérőjű, és van hozzá planetary gear hajtómű is, hasonló átmérőben!
Vasútmodellezők imádják ezeket a mocikat, a dekóderekkel úgy mennek, mint az álom, csak a moci maga annyiba kerül, mint a mozdonymodell sima mocival.

ekem is ilyen van a készülő kicsi CNC gépemen. Ha rakod össze vigyázz, hogyan rakod vissza a kefetartót. A helyes beállítás, összerakod, adsz rá kb. 8-10V DC-t. Terheletlenül figyeled az áramfelvételt és a kefetartó forgatásával a minimális áramfelvételt kell beállítani.

Igaz erre csak akkor van szükséged, ha nem jelölted össze a motorház és a kefetartó helyzetét.

Előzmény: sanyi84, 2011-06-17 16:39:00 [599]

Nem tudom, eléggé fürge bár a csapágyak cserések, kis sűrített levegő kefeport kifújni nem hátrány. Ez egy escap plotter motorja volt. A mágnesekről semmi infó. Az encoderhez tartozik pluszba ey kis panel ami szimmetrizál meg négyszöget csinál a szinuszból. Kefék még elmennek. 30 V 7.7 A, és 80 ohm a csatlakozók közti ellenállás. Sneci mondta hogy másabb vezérlő kell hozzá, nagyobb frekin járjon a pwm része. Ha ezzel gépet építek megkeresem őt mindenképp. De én még az elején vagyok, azt hiszem hiába x év a forgácsoló szakmába de azért gépet építeni mégis más.

Előzmény: Szalai György, 2011-06-17 14:24:00 [598]

Fürge kis dögök ezek, hogy a tengelyt leszámítva nincs egy vas se a forgórészben.
AlNiCo mágnesek vannak benne? Mikor készülhetett?

Előzmény: sanyi84, 2011-06-17 13:34:00 [597]

Nekem is van egy érdekes szervó motorom.
Állórész:



A forgórész:



A forgórész "lényege" :

Előzmény: Szalai György, 2011-06-17 13:17:00 [596]

DC szervó motoros vezérlés #11502-höz kapcsolódva.

© Révész Richárd olthatatlan képnézegetési vágyát kielégítendő, (Meg a többiekét és a sajátomat is.) széjjelbeleztem a neki szánt, iparból kihajított, disznó nagy DC servo motort és megfényképezgettem a belsejét neki.
A képek itt láthatóak.
A hátsó deklit leszedve, hozzáférhető a tachométer generátor.
Egészalakos kép a forgórészről.
A lakodalmi tortányi, 72 szeletes kommutátor.
A balanszoló mester még mindég azonosítható a gyurmában hagyott újlenyomata alapján.
Ugyan az felülről és a csörgő-zörgő hátsó csapágy.
Kopott, de nem vészes. A körmöm még nem akad bele a kopás szélébe.
A kefeházikó belseje és egy hiba, a törött csatlakozó gyűrű.
Az állórészt gazdagon telerakták ferrit szegmens mágnesekkel.
A nyolc darab, L59 jelű feketeszén.
A tachométer generátor állórésze, a 2 x 4mm keresztmetszetű ezüst kefékkel, amik egy 25 szegmensű kommutátoron dolgoznak.
A tengely 19mm átmérőjű, 6mm széles retesz horonnyal.
Igyekeztem jó képeket vágni a dologhoz, hát, ennyi tellett.

Igen, csak első ránézésre a Zénert láttam logikusabbnak, persze nem ellenállás nélkül.
Ezt benéztem

Előzmény: svejk, 2011-02-17 20:24:00 [594]

A rajzjele is ahhoz hasonlít jobban mint egy Zener-hez

Előzmény: Szigma, 2011-02-16 14:29:00 [590]

Most nézem csak, ezt a precize kapcsán írtam, ott ráadásul egy tirisztoros egyutas egyenírányítás van közvetlen a hálózatról, tehát nem véletlen az alacsony DC busz-fesz.

Előzmény: svejk, 2011-02-17 20:21:00 [592]

Elméletben igen...
De a gyakorlatban jól terhelhető egyenfeszültség csak az általam említett érték. A kondik kapacitása véges és nem utolsó sorban sokat veszít a kor előrehaladtával. Sokszor már csak alig pár uF-od kondikkal is üzemképesek maradnak a frekiváltók.

Előzmény: Szigma, 2011-02-16 14:09:00 [589]

Szia Svejk !
Ma megtaláltam a FI relé anyagát a cnctar-on, ahol sok kép és jól olvasható rajz van.
Itt már egyértelmű, hogy túlfeszvédő az amit a rajzon Zénernek gondoltam. #588 ezennel visszavonva. Bocs.

Előzmény: Szigma, 2011-02-16 13:59:00 [588]

Lehet, hogy az nem is zéner, hanem túlfesz védő ?

Előzmény: Szigma, 2011-02-16 13:59:00 [588]

Bocs, hogy megint az általad írtakkal foglalkozom.
--------- idézet
Azért mert 220 vagy a 3x220V-ból csak 250V körüli DC sínt lehet egyszerűen előállítani,..
--------- vége

Ezt nem egészen értem. Ha 220-at egyenirányitunk, akkor kb. 320V-ot kapunk nem pedig 250-et. Vagy valamit félreértek?

Előzmény: svejk, 2011-01-08 18:32:00 [580]

Szia Svejk!
Erős a gyanúm, hogy nem jól vetted fel a rajzát a masinának. A rajzon ugyan nem ólvashatók jól a feliratok, de a greatz elötti zéner dióda közvetlenül a 230-on van, áramkorlátozó ellenállás nélkül. Ez szerintem nem így van a készülékben.

Előzmény: svejk, 2010-07-01 23:21:00 [556]

Előzmény: kmajer, 2011-01-18 20:09:00 [586]

Akinek van a típussal tapasztalata, csak megerősíteni
tudja hogy néha a saját kulcsával nehezebb nyitni, mint
ebben a prezentációban konzervnyitóval.

Előzmény: Lampas, 2011-01-18 17:09:00 [582]

Konzerv lakásajtó

ez jó zár meg marad ajto szétszakad......

Előzmény: Lampas, 2011-01-18 17:09:00 [582]

Előzmény: Lampas, 2011-01-18 17:09:00 [582]

Kinai biztonsagi pancel ajto!


Testing Chineze-made Armored Door!

Ja, és belül minden galvanikusan a hálózaton (

Előzmény: Szalai György, 2011-01-08 18:08:00 [578]

Ugye a hirtelen polaritás váltás nem jó, mert félő hogy egybenyitnak a kapcsoló eszközök, meg egyéb más okok miatt.
Szükség nincs is rá mert ha az eredeti szinuszt is nézzük abban a nullátmenet közeli tartományban nem sok teljesítmény van. A lényeg hogy az effektív teljesítmény át menjen és ezt a négyszög teteje kompenzálja. (ez nagyon csúnyán van leírva, valaki kijavíthatna)
Az is meg van hogy miért 180V-os a névleges feszültsége a motornak. Azért mert 220 vagy a 3x220V-ból csak 250V körüli DC sínt lehet egyszerűen előállítani, és ebből csak 180v körüli effektív jön ki az ábrabeli kitöltéssel.

Előzmény: svejk, 2011-01-08 18:23:00 [579]

Az hát )
magyarul: lépcsőhullám generátor

Egyébként meg így néz ki élőben a jelalak a Precise-ben:
(nem kötözködni a lemaradt t-betű, és a gyöngy írásom miatt! )

Előzmény: Szalai György, 2011-01-08 18:08:00 [578]

QSWG ?
"Túrót, egyszerű mezei 1 lépcsős négyszögjel és kalap-kabát."

Előzmény: svejk, 2011-01-08 16:28:00 [577]

A téma iránt érdeklődőknek ajánlom ezt a már sokszor emlegetett könyvet.
(megtalálálható sok szerveren pdf-ben vagy DJVU-ban)
Alábbi kép is onnan származik, gyakorlatilag ilyen a blokvázlat csak két fázisú kimenettel.

BLOKKVÁZLATOT AZONNAL!!!!!!

Előzmény: svejk, 2011-01-07 21:35:00 [575]

Bizony hogy volt
Nincs semmilyen visszacsatolás.
Csak direkt vezérlés.

Előzmény: Szalai György, 2011-01-07 21:32:00 [573]

Alapvetően a tirisztoros DC sínfeszültség szabályzó volt a rossz, de ez ugye vitt magával egy pár végfok tranzisztort, meg egy marék aprójószágot.
Van benne egy érdekes rész, 555-ből van bipoláris tranyó bázismeghajtó áramkör csinálva, ilyet sem láttam még, már megérte

Előzmény: n/a (inaktív), 2011-01-07 21:25:00 [572]

Volt neki 400Voltos TO3 tokos Darlingtonja?
Én is megnéztem, de nekem csak ISOTOP tokosban van hasonló.
Ez a vezérlő hogyan korlátozza a motor feszültséget?
Van fordulatszám viszacsatolás?

Előzmény: svejk, 2011-01-07 20:56:00 [571]

Számodra nincs megoldhatatlan feladat.
Mi szállt el?

Tegnap és ma egy Precise főorsó eredeti frekvenciaváltóját javítottam.
Nulláról indulva térkép nélkül.
Lassan már kívülről tudom mi, hogy, merre
Végül is egyszerű mint a satu semmi programozható alkatrész csak a jó öreg analóg és digi IC-k.
Kicsit ez is túl volt hallomásból misztifikálva, hogy analóg szinusz jel meg egyebek.
Túrót, egyszerű mezei 1 lépcsős négyszögjel és kalap-kabát.
Persze az U/F görbe szépen együtt fut...
A lényeg hogy jó lett
Igaz kellett hozzá Bence fórumtársunk alkatrész adománya is, ezúton is hálás köszönet érte!

Képek nagyban

Nemcsak láttam már hanem gyártottam is :):):)

Előzmény: motion, 2010-10-29 18:33:00 [563]

egy ki segítség kellene hozzáértő szakiktól:
adot egy sony handycam, meg szeretném fosztani a teljes kazettamechanikától úgy, hogy ne jelezze ki, hogy nincs benne kazetta. mi érzékeli a behelyezett kazettát? azt látom hogy van 2 fénysorompó, de feltételezem az a szalag két végét hivatott detektálni. illetve van 3 kis mikrokapcsoló melyből ez egyik a védet állapotot (nem lehet rá felvenni) aktiválja.
hogyan tovább?

Ha már sikerült beszemetelnem az adok-veszek topikba az alábbi témával, itt bővebben kifejtem – több képpel. Onnan kérem törölje egy cenzor .

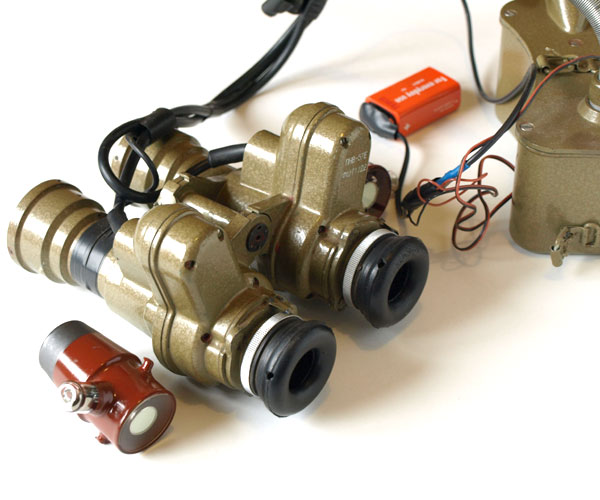

Csak érdekességként, érett korú képerősítő cső, szovjet infra távcsőből. Csak gyenge fényben működik (csillagos égbolt, vagy infra lámpa), nappal használhatatlan.


És a „tokja”

Igen a zselés, bárhogy nyomod húzod, mindig visszaáll az eredeti alakjára.
Sejtettem, bár a lábkiosztás nem rémlik, de dobj már magánban egy pontos típust, hátha tudunk egymáson segíteni.

Előzmény: motion, 2010-10-29 20:30:00 [566]

Nem, nem. Ez nem a megszokott kiöntő anyag.
Azért is írtam, hogy kocsonyás. A képeken is látszik, hogy belenyúltam. Ez olyan lehet állagra mint valami hajzselé.
Simán le tudnám dörzsölni a kezemmel.
Altivár típus, egy 370W-os.
A réz vastagságát csak saccolni tudom, kb 0.5-0.7mm.
A másik oldalt meg vagy 1.5mm.

Előzmény: svejk, 2010-10-29 19:13:00 [564]

A rézréteg milyen vastag lehet ?

Előzmény: motion, 2010-10-29 18:33:00 [563]

Egy csoda anyag a kiöntő, irtózatos felületi feszültsége van. nyújtód húzod csipesszel csipkeded és akkor is visszaterül....
Milyen típusú a frekiváltó, hátha van a padláson IGBT hibás...

Előzmény: motion, 2010-10-29 18:33:00 [563]

Látott már valaki vastagréteg áramkört közelről?

IGBT:


IGBT és Diódája:


Még az egyenirányító is itt kapott helyet:


Ez pedig maga a modul:


Valami zselés anyaggal van kiöntve.
Egyébként egy 300W-os Frekiváltó modulja.
A modul az úgy néz ki hogy jó, de a frekiváltó az kuka...
<<Nagy képek>>

Én úgy gondolom, hogy ez egy szinkronmotor. A kalickás forgórész - szakasz az indításhoz kell, amikor a fordulatszám eléri az aszinkron üzem max. ford. számát, akkor már csak a szlip hiányzik a szinkronfordulathoz, és akkor a permanens mágneses rész ereje már be tudja rántani a forgórészt a szinkronfordulatra, onnantól szinkronfordulattal forog. Ez azért is valószinű, mert az eredeti alkalmazásban elég fontos volt a pontos fordulatszám.

Előzmény: hostya, 2010-07-04 20:23:00 [558]

Előzmény: hostya, 2010-07-04 21:36:00 [560]

"A kerekeket hasznáni akarod majd valamire?"

Hát persze!
Arra gondoltam hogy ha legközelebb jösz, majd nagy titokban belecsempészem a tarisznyádba, és amikor elmentél, a tenyeremet összedörzsölve elégedetten megállapítom hogy: Na egy lommal megint kevesebb...

Előzmény: KisKZ, 2010-07-04 20:43:00 [559]

:) De jó!
Valamiért ug yérzem, hogy nemsokára meglesz az a ép nálad is!

A kerekeket hasznáni akarod majd valamire?
Szívesen megnéznám őket, hogy lehet-e valami kicsi áttételt csinálni belőlük a kicsi szervós géphez.
Persze ha kellenek neked akkor szót sem szóltam!
De lehet egyszerűbb lenne valahonnan kisebb méretű bordáskerekeket és szíjakat keresnem.

Sajnos az elektronikához nem tudok hozzászólni.

Ma lomolás közben a kezembe akadt egy kb. 20 éve őrizgetett szerkezet.


Annyit lehet róla tudni, hogy egy analóg X-Y rekorder papírtovábbító hengerét mozgatta.
Érdekessége az, hogy a két motor azonos fordulatszámú, de különböző kapcsolásokban a kimeneten is különböző ford jelenik meg.
pl. 1 motor jobbra 2 motor áll =1x 1/min
1 motor jobbra 2 motor jobbra =2x 1/min
1 motor balra 2 motor jobbra =3x 1/min
stb...


A fogaskerekeken kívül van ebben szabadonfutó, diff-mű amit csak el lehet képzelni..




Amiért valójában szétszedtem, az a motor, ami első ránézésre 1f asszinkron motornak néz ki.



Arra gondoltam hogy jó lenne ez egy kis marómotornak, ha egy frekiváltóval meghajtanám.(hostya-féle teknomotor... ) )
Rámértem a kivezetéseire, és teljesen szimmetrikusnak tünt, majd szétszedve,láss csodát, egy szimmetrikus 3f tekercselés van benne.




Ha az adattáblát megnézzük, akkor a fordulata: 3000 1/min. Ebből arra gondoltam hogy vagy a szinkronfordulatot írták rá,(tévesen) vagy tényleg szinkronmotor.
Szinkronmotor 1f üzemmben...?
Kihúztam a forgórészt, elsőre elég furcsa volt, ilyet még nem láttam, de amikor letettem az asztalra, rörtön magához kapott két csavart...


Látott már valaki ilyet?
A forgórész hossza megegyezik az állórész-vastest hosszával, de csak középen van kialakítva a kalickás forgórész. A két végén a mágnes is valami különlegesség. Olyan mintha valami kemény műgyantába ágyazott fémszemcsék lennének.



Na mit szól hozzá a nagyérdemű...?
Arra gondoltam hogy,így kellene kipróbálni: 220/110trafó > frekiváltó > motor
De addig még kérdezek ugyis.
Bocs a terjedelemért, remélem nem untattam senkit...
Üdv. hostya

a fiam névnapja hamarosan közeleg és, hogy legyen kicsi kedve a műszaki dolgokhoz vettem neki egy kis fizikai játék készletet amiben volt egy kvarc óra belső egy világító toronyba szerelt led és egy kicsi madárhangos ciripelő pár réz és cink lapocskával

kíváncsiságból kipróbáltam működik-e a gyári elektródák nélkül azt azért mégsem használom el a gyerek elől
kerestem rézcső darabot találtam egy gémkapcsot meg egy horganyzott drótdarabot

összepakolásztam a cuccot és láss csodát óra megy led világít 1,66V termeléssel
mondjuk kopik a most, hogy már megy negyed órája az áramkör azért a cink szerintem kopik és a kialakuló rétegek lassítják a reakciót így most 1,3 v feszültség van már
remélem reggelre nem merül le az új elemem


a közeg egyszerű citromlé és víz keveréke

Szétkaptam, és kirajzoltam egy Csiki-féle Fi-relét, melyet az adok-veszekben lehet kapni nála.
Először is felhívom a figyelmeteket egy fontos dologra, mégpedig hogy a BE-KImeneteket (LINE-LOAD)
a bekötésnél véletlen se cseréljétek fel, mert ebben az esetben a tesztgomb megnyomásakor azonnal jobb létre szenderül az egész szerkezet!!!

Mint várható volt ez egy elektromechanikus szerkezet, a kereskedelemben kapható Fi-reléknél annyival tud többet, hogy egybe van építve egy 15A-os bimetálos túlterhelésvédővel is.
Egyszerűen szétszedhető, két csőszegecs fogja össze, a hátlap pedig ragasztva van.
Az elektronika aránylag egyszerű, hála a speciális, direkt erre a célra kifejlesztett IC-nek.
A szétszedett reléről további
fényképeket, kapcsolási rajzot, az alkalmazott alkatrészekről adatlapokat itt
találtok.
(a kapcsolási skiccen esetlegesen előforduló hibá(k)ért felelőséget nem vállalok )
