valami cmost megoldást nem tudsz véletlenül ilyesmibe?
pont a zavarvédelem lene a lényeg kerülném a müv erösitöt!

Előzmény: Sir-Nyeteg, 2010-09-19 10:27:00 [7119]

Írd be a gugliba: optokapu

Előzmény: n/a (inaktív), 2010-09-19 09:27:00 [7116]

Végtelen :D
Komparátor: kimenete plusz és minusz tápfeszültség között billen, a bemenettől függően. Ez a mi esetünkben praktikusan 0V és 5V.
Erősítése bár a műveleti erősítőnek van, de komparátorként alkalmazva "végtelen", azaz egyből billen a tápfeszre.

Előzmény: n/a (inaktív), 2010-09-19 10:21:00 [7118]

mekora erösités? 1x....5x....10x?

Előzmény: Sir-Nyeteg, 2010-09-19 09:48:00 [7117]

Ha jól értelmezem, akkor neked egy komparátor kell. Ez kicsiben elkészíthető, a szenzor mellé. Én is így tervezem, pont ilyen kis résoptókkal.

Előzmény: n/a (inaktív), 2010-09-19 09:27:00 [7116]

sziasztok!
let egy probléma amire nemnagyon találtam kész megoldást a google barátomal sem!
A cnc gépemen optikai szenzotokal akarom megoldani a referencia és a végálás érzékeléseket van is megfelelö szenzor az az rés optika az érzékelésre csak cél eletronika szeretném kialakitani a szenzor közvetlen közelébe az az 5v TTL kimenetet!
ilyenek vanak mind érzékelök
TCST230
de ezekben a ipari érzékelökben van valami cél eletronikai ilesztés az az kiss eletronika Photoelectric sensor
valami ilyesmi cél eletronikát kapcsolást keresnék a TCST230 szenzorokhoz 5v TTL kimenetel lehesen megoldani!
Valaki szedet már szét ilyen ipari optikai érzékelöt mivel is van megoldva az eletronikai része?

Tapasztalt kollegak!

Monjatok valami bevalt otletet az LCD kijelzok
"zebrajanak" rendbetetelere.

Egyre tobb ertekes muszer kerul a kezembe kijelzo hibaval. Kar lenne kidobni.

Valami sikeres tapasztalat? otlet?

sok sikert az épitéshez!

Előzmény: Arany János, 2010-09-14 23:00:00 [7113]

Neked is nagyon köszönöm!
Jobban fest mint amit én találtam!

Előzmény: n/a (inaktív), 2010-09-14 22:31:00 [7112]

Itt megtalálhato minden aZ STK200 meg épitéshez
STK200 PCB_SCHEMATICS

Előzmény: Arany János, 2010-09-14 21:26:00 [7107]

STK200 van jopár fajta a neten csak a puferes verziot szabad megépiten mert az megvédi az lpt ha valami probléma lene a AVR felöl az az 74LS245 köszönhetöen!

Előzmény: n/a (inaktív), 2010-09-14 22:13:00 [7110]

lemarat:
STK200

Előzmény: n/a (inaktív), 2010-09-14 22:12:00 [7109]

szia
nekem van stk200 készen az az nyákrajz és beültetési raj és tesztelve volt és müködik ugyan az amut eletron linkelt be alatam!
ténylefg filléres cuc az egész!
ha érdekel feltöltöm!?

Előzmény: Arany János, 2010-09-14 21:26:00 [7107]

Én ilyet használok, működik. Érdemes megpróbálni.

Előzmény: Arany János, 2010-09-14 21:26:00 [7107]

Hát természetesen építeni!
Vagyis megpróbálni. Szeretném.
Köszönöm a linket!
Ezt még nem láttam!

Előzmény: elektron, 2010-09-14 20:41:00 [7105]

STK200 építése

Előzmény: Arany János, 2010-09-14 20:34:00 [7104]

Építeni akarnál, vagy venni ? Pl. STK200 LPT portost építhetsz pár száz forintból, de szerintem lehet kapni készen is pár ezerért egész profikat is.

Előzmény: Arany János, 2010-09-14 20:34:00 [7104]

Sziasztok!
Megpróbálkoznék az Attiny48 "programozásával".
Ajánlana valaki egy programot és egy égetőt ehez a próbálkozáshoz?

Az én felhasználási sebességemmel egy jó pár évig nem fog kelleni új, de mindenkinek ajánlom!
Mégegyszer köszönöm!

Előzmény: svejk, 2010-09-06 11:27:00 [7102]

Ha minden igaz, lesz még belőle Székesfehérváron a Varga Lacinál.

Előzmény: KisKZ, 2010-09-06 11:22:00 [7101]

Csak csendben jegyzem meg:
Kipróbáltam:
Az a forrasztóón amit Tőled vettem nagyon tuti!
utólag is köszönöm!

Előzmény: svejk, 2010-09-06 11:16:00 [7100]

Pontosabban?

Előzmény: Sir-Nyeteg, 2010-09-06 10:38:00 [7099]

Folyasztószer: Ersa (Microbond)

Előzmény: n/a (inaktív), 2010-09-05 22:29:00 [7094]

Köszönöm azt hiszem megoldódik.

Előzmény: LZ, 2010-09-05 17:05:00 [7085]

0.3mm = 12mil? Folyasztószer: megnézem a tipusát, valami baromi drága trutyi, átlátszatlan fehér izé :D De hő hatására elpárologtatható, nem marad forrasztás után belőle semmi se.

Amúgy is fel lehet itatni a felesleges cint utána.

Előzmény: svejk, 2010-09-05 22:33:00 [7095]

Fél mm-enként egy láb...
Ha én nem is, de a barátom szerintem csípőből felforrasztja.
A TSSOP nem okoz neki semmi gondot.
(lásd A3986, az is 0,5 mm-es osztású, vagy az FTDI chip-ek)

Előzmény: Libus, 2010-09-05 21:55:00 [7087]

Jó lett! Hány milles a legvékonyabb vezetősáv? Milyen folyatószert használtok?

Előzmény: Sir-Nyeteg, 2010-09-05 22:23:00 [7092]

A legnagyobb gond az, hogy ha gyorsan akarok nyákot csinálni, akkor otthagyom azt a sok rezet. Ha elcsúszik az alkatrész, akkor máris rövidzár, és akár bármelyik másik alkatrésszel. Így nagyon figyelni kell erre!

Előzmény: elektron, 2010-09-05 22:18:00 [7091]

Igazából még nem próbáltam, ma készültek előszőr ilyen mélyen vagy kicsiben nyák.
Előző pár darab 0.1mm mélyen volt, de nem volt ilyen sűrűlábú alkatrész rajta.
Két infó a forrasztáshoz:
-jó folyasztószerrel az ón felületi feszültsége brutálisan növelhető :D
- az ón inkább a sarkokba rohan be (90fokos sarok). Ha lefolyna a mart résbe, nem hiszem, hogy a felette levő rézhez is szeretne hozzátapadni (270fokos sarok?). Házilag nem próbálnám meg a lenti nyákra felforrasztani az IC-t, De munkahelyemen ez semmi gondot nem jelent. Akár pákával is nekiesnénk :D

Előzmény: elektron, 2010-09-05 22:18:00 [7091]

Amúgy ez a kimart technikájú nyák a forrasztást mennyire segíti elő, a IC lábak közt nem akar a forraszanyag összefolyni rövidzárakat kialakítva ?

Előzmény: Sir-Nyeteg, 2010-09-05 22:13:00 [7090]

Link lemaradt...

Előzmény: Sir-Nyeteg, 2010-09-05 22:13:00 [7089]

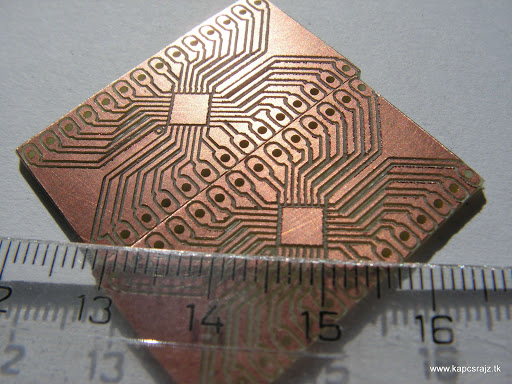

Ma 13:00-körül készítettem, nem erre a projektre, másra, de szintén ilyen tokozás. Munkahelyemen ilyeneket javítunk nap mint nap. Gépek pontatlanabbak, mint mi :D

Előzmény: Lampas, 2010-09-05 22:01:00 [7088]

Kerdeztem a baratomat,
-Nalatok hogy forrsszatok be ezt a tokot? En meg nem is latom!
-O, nem gond, mondta, van SMD forrasztorobotunk, hozd el, megoldjuk.

Elvittem, mutatom, megyunk a robothoz...

-Hadd mutassam be ...Ildoko, A szoke haju ultetorobot... Szoval jot rohogtunk.

Előzmény: Libus, 2010-09-05 21:55:00 [7087]

Ki fogja beforrasztani ?
4x4mm-es tok, 24 lábbal....

Előzmény: svejk, 2010-09-05 13:49:00 [7084]

Tudok küldeni! Írok emailt!

Előzmény: Ferenczi Béla, 2010-09-05 11:19:00 [7083]

Látom meggyőztelek.

Ha nem lenne senkinek elfekvőben akkor itt van (TME)

Előzmény: Ferenczi Béla, 2010-09-05 11:19:00 [7083]

Érdekes...azt hittem leszünk öt-hatan akiket biztos érdekel.
Valami felett elsiklottam ami miatt használhatatlan !??

Előzmény: Szalai György, 2010-09-02 06:51:00 [7082]

Keresek megvételre A3986-os IC-t 3db-ot.Árat privátban.

Nem ismerem a „mai tintás nyomtatók sinusos enkóderjelét.” Csak gyanítom, hogy igen.

A #7078-ban linkelt „Itt a teljes adatlap is.” 9. oldalon a Figure 4: Interpolation function feliratú ábra írja le egyszerűen a működés jellegét.
A bemenetekre, egymáshoz képest 90fok fázisszögű sinus hullám alakú jelet adva, a kimeneteken megjelenik a szokásos négyszöghullámú „encoderjel”.
De nem egyszerűen a sinus hullámhosszával megegyezően, hanem azt 8 bit felbontással tovább bontva, akár annak 1/64-ed részével.
Ezzel az analog sinus/cosinus kimenetű eszközök illeszthetőek az inkrementális négyszög A,B jelet igénylő digitális alkalmazásokhoz.

Előzmény: PSoft, 2010-09-01 22:19:00 [7079]

Azt hittem csak én vagyok ilyen elvetemült, hogy kiszúrom.
De nem.....

Előzmény: tatai, 2010-09-01 23:17:00 [7080]

Tetszik a 17-es láb elnevezése.

Előzmény: svejk, 2010-09-01 16:45:00 [7078]

Mi is ez pontosan?

Például a mai tintás nyomtatók sinusos enkóderjelét...... A-B inkrementális négyszögre?

Előzmény: Szalai György, 2010-09-01 14:33:00 [7077]

Itt a teljes adatlap is.
Csak,hogy ne kelljen keresgélni.

Előzmény: Szalai György, 2010-09-01 14:33:00 [7077]

Szerbusztok, mindenki.
Az Adok, Veszek, Cserélek-ben felmerült egy (kettő) igény, az IC HAUS (Német gyártó) iC-TW4 típusszámú 8 bites sinus/cosinus interpolátor áramkörére. Ez a sinus/cosinus kimenetű, (Hobbyisták számára nehezen használható.) érzékelők jeléből, software nélkül készít A/B inkrementális négyszög kimenetet, az pedig már elterjedt Hobbyista eszközökkel is jól hasznosítható.
Van-e még valakinek erre igénye, vagy tud-e beszerzési forrást, esetleg más azonos funkciójú áramkört?
http://www.ichaus.de/upload/pdf/TW4_flyer.pdf

Akkor remélem még sokáig árt az egészségemnek...

Előzmény: elektron, 2010-08-27 15:13:00 [7071]

Igen, így síkban van a FET meg a nyák. Majd ha elkészül a doboza azt is lefényképezem.

Előzmény: n/a (inaktív), 2010-08-27 16:03:00 [7073]

Hát lehet, hogy úgy többet dolgoztatta a FETet. Látod, ezért jó a proci, ha nem jó az irány, megfordítom.

Előzmény: n/a (inaktív), 2010-08-27 16:00:00 [7072]

Szép lett a panelod, ötletes a Fet elhelyezése. Te már mindent proceszorral csinálsz.

Előzmény: LZ, 2010-08-27 14:41:00 [7069]

Ennek a párja a TC4421-es nagyon szívatott a multkor. Melegedett, pedig nem volt leterhelve. A helyére bedugtam a22-est és OK. Pedig csak annyi a külömség, hogy az egyik invertál, a másik nem. Egy gate driver trafót hajtott volna a páros Tl494-el.
Nem tudtam rájönni a melegedés okára.

Előzmény: LZ, 2010-08-27 08:05:00 [7067]
