Nagyon jó gondolatok.

Előzmény: Rabb Ferenc, 2010-12-07 10:14:00 [7668]

Úgy látom hogy jobban terül a kelleténél(szétfolyik)az ic nél látszik a legjobban, vagyis annak nem is szabadna terülni.
Különben nagyon ügyes! Vagy esetleg ha kisebbre csinálnád a nyílásokat a QFN-nél.

Előzmény: Sir-Nyeteg, 2010-12-07 01:48:00 [7667]

Van ám türelmed!

Előzmény: Sir-Nyeteg, 2010-12-04 21:18:00 [7665]

Tulajdonképpen mi a gondod a stencillel? Használj 0,15-ös kemény bronz vagy sérgaréz lemezt. Ezeket jól lehet megmunkálni, erősen feszíthetők stb. A széleire célszerű mindjárt a feszítő körmök (rugók) nyílásait is rátenni.

A megmunkáláshoz használj 0,1-es élű 20 fokos garavírtűt, nagyon pontosan beállítva. (Misi leírta hogyan és miért) Marás után finoman, vizesen csiszold át legalább 1000-es vagy még finomabb vízálló polírpapírral a sorjátlanítás miatt.

Ja, és ami a legfontosabb: "alulról" vagyis a NYÁK felé néző oldaláról gravírozd. Így a használatnál minden nyílás lefelé bővülő csonka gúla keresztmetszetű lesz. Ebből biztosan kijön a paszta, nem tapad bele ha megemelkedik a stencil.

Előzmény: Sir-Nyeteg, 2010-12-04 21:17:00 [7664]

Mi 0.15-ös használunk legtöbbször, azaz 150mikronosat. De egy QFN-nél ez is rettentően sok, oda a 100mikronos szükséges. Milyen értelemben híg?

Előzmény: Nemes János, 2010-12-06 20:45:00 [7666]

A stencilek nagyrésze 0.2mm-es, a speckobbak 0.1, 0.12, 0.15. Legalábbis amit mi használunk.
Kicsit hig az a paszta nem?

Előzmény: Sir-Nyeteg, 2010-12-04 21:18:00 [7665]

Előzmény: Sir-Nyeteg, 2010-12-04 21:17:00 [7664]

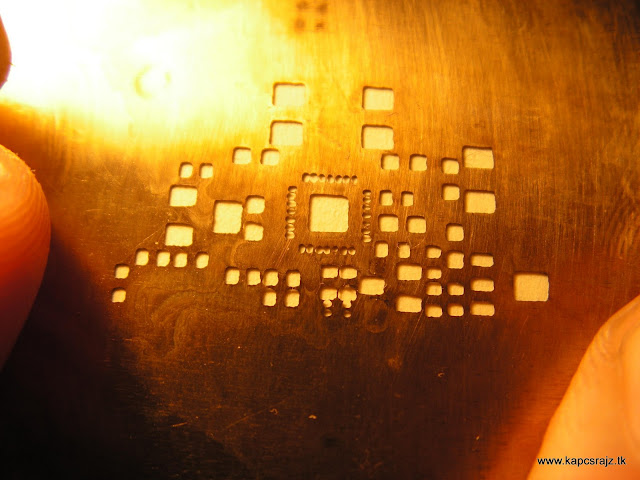

Érdekességként: stencil.
Első próbálkozás.
Sajnos csak 0.2-es rézlemezt találtam, vastag. Lehet hogy majd sörös dobozzal is megpróbálom.

Még ilyet!!???
Tegnap és még ma délelőtt sem volt nekik csak az amerikai raktáron plusz 7 ezerért....
Egyújabbgépépítő is a tanúm.
Persze ezzel egyidőben az FDH-n is megjelent.
Köszönöm, már rendelem is...

Előzmény: Bencze András, 2010-12-04 17:35:00 [7661]

Igen, az.

Előzmény: Bencze András, 2010-12-04 17:31:00 [7660]

Van egyébként a Farnellnél is 35 db.

Előzmény: Bencze András, 2010-12-04 17:31:00 [7660]

Ez kell?
http://www.newark.com/jsp/displayProduct.jsp?sku=19K8427&CMP=AFC-OEMS

Előzmény: svejk, 2010-12-02 08:56:00 [7649]

A spoerle az jobb, igaz ők is devizások, viszont ők ajánlottak közvetítőt akin keresztül tudtam vásárolni.

Előzmény: svejk, 2010-12-04 14:09:00 [7658]

Igen, sajnos csak a Future és az Arrow(Spoerle)-nál találtam raktáron.
Esetleg ez utóbbinál tapasztalat?

Előzmény: Egyújabbgépépítő, 2010-12-04 13:34:00 [7656]

Ez baj

Előzmény: Egyújabbgépépítő, 2010-12-04 13:08:00 [7654]

Elnézést most látom, hogy nincs raktáron.

Előzmény: Egyújabbgépépítő, 2010-12-04 13:11:00 [7655]

Lehet hogy érdemes a FARNELL-t megpróbálni.

Előzmény: svejk, 2010-12-04 12:58:00 [7653]

Régebben vásároltunk tőlük, úgy emlékszem hogy forintot nem fogadnak el, ráadásul lehet hogy csak EU-s adószámmal rendelhetsz.

Előzmény: svejk, 2010-12-04 12:58:00 [7653]

Nem hinném, hogy ez valamit is jelentene a magyar irodának

Előzmény: HJózsi, 2010-12-04 12:49:00 [7652]

bementem az új termékekbe, ITT, úgy látom a minimális rendelhető darabszám van eleve beírva ... van ahol 1000 db, van ahol 1 db .. ha szerencséd van a keresett cuccaid az 1 db-os min rendelésbe esnek és akkor ki kell szolgáljanak ...

Előzmény: svejk, 2010-12-04 11:24:00 [7651]

Tudja valaki, hogy a Future szóba áll-e halandó emberekkel 2-3 db-os megrendeléssel?

Úgy látom csak érdemes lenne egy IGBT gyárat építeni.

Előzmény: svejk, 2010-12-02 08:56:00 [7649]

IR2131S esetleg valakinek a fiók mélyén?
Ne kelljen már kirajzolnom az IC körítését, hogy be tudjam tenni az IR2130-at.

Köszi, kicsi, de közben úgy gondolták kérik az eredetit...

Előzmény: huntata, 2010-12-01 14:36:00 [7646]

Bocs 1200v

Szia Svejk.
MG100Q2YS44 100A 120v Híd.Van.
Ha jó neked.

"Egyszerű" flakonfújó...
24 db 1500 W-os infra van egyenként tirisztorokkal szabályozva, és a bemenő pozitív ágon van ez az IGBT mely arra hivatott lenni hogy pl. izzó kiégés esetén 160 A felett lekapcsolja a tápot, védve az elektronikát.

Előzmény: Szalai György, 2010-12-01 11:44:00 [7644]

Persze, hogy meg tudod.
Csak elképedtem. Ez még a termelő iparban is a nagyok közé számit.
Csak a vasúti vontatásban és az energiaszolgáltatásban kicsi.

Előzmény: svejk, 2010-12-01 11:17:00 [7643]

Az árlistákat én is meg tudom találni
57ezer a Farnell-nél van eredeti, de az is kissé alul méretezett...

Előzmény: Szalai György, 2010-12-01 08:44:00 [7642]

Azért ez már túl van a Hobby-szerű kéjelgés határán. Házi villanymozdony építés lesz karácsonyra?

Előzmény: svejk, 2010-11-30 19:09:00 [7641]

Elektronikai lomisok!
Nincs valakinek 1200V / 150-200A-es IGBT -je?

Köszönöm a segítségeket !

Nyitott forrású kézi szkóp.

Postáznak is !

Előzmény: Törölt felhasználó, 2010-11-27 12:54:00 [7637]

Itt nézd meg
http://bajielektronika.dunaweb.hu/arlkit3.html
PWM Impulzus-szélesség modulátor
1500ft
Az áramkörrel szabályozható egy egyenfeszültségről működő fogyasztóra (izzó, ventilátor, fűtőszál stb.)
12 - 30V 50mA

Autóvilágítás lassú be és kikapcsolást is vezérelhet!
teljesítmény akár 30A-ig ( max 200V DC-ről)! Minimális disszipáció!

Előzmény: MasterGy, 2010-11-27 12:46:00 [7635]

A #7632-ben linkelt kapcsolásnál a terhelést (izzó, motor,fűtőszál stb.)a LOAD kivezetésre kötöd és kész.
Küldtem levelet magánba!

Előzmény: MasterGy, 2010-11-27 12:40:00 [7634]

Eddig úgy oldottam meg, hogy van egy 20hz-től 20khz-s négyszögjel-oscillatorom, és ennek a jelét egy nagyon kis kondival "tarttattam meg", így hasonló dolog jött össze mint a pwm, csak itt nem az impulzus-szélességét ígazítom egy fix frekvenciára, hanem fordítva. Adott az impulzusszélesség, és a frekvenciát szabályzom. Sajnos így csak olyan 100hz-ig tudok szabályozni, és egyáltalán elég körülményes.

Egyelőre arra kellene, hogy van egy nagyon szép 86-os honda civic hátsólámpasorom ,amiben a rendes 12v-os izzók vannak, de sajna 24v-os 1kW-os trafóm van, ezért trükkösen, sorosan van kötve a két oldal. Olyan megoldást szeretnék, hogy lehessen szabályozni a fényerőt.

Egyelőre erre kellene. De ha belegondolunk, nagyon sok esetben jól jönne egy ilyen univerzális pwm-szabályzó, ahol 10-50v-ig bármi ráköthető, és az áramerősségnek csak a fet szabna határt.

A lámpa itt van:
http://www.freeweb.hu/mastergy/rolam/index_elemei/image014.jpg

Köszönöm a rajzokat !

Úgy látom ezek olyan megoldások, ahol a pwm-ic a motortápból táplálkozik. Olyan megoldás nincs, hogy egy tetszőleges pwm-ic-nek adok pl 5v-ot, és az általa generált (lehetőleg pozitív) jelet bármire felhasználhassam ? Pl tetszőleges fet-et kötök rá, akármi ...

Valaki a minap "enkóder-kábelt" keresett.
Itt egy rövid összefoglaló az elterjedtebb kábelek-ről. Mit hová miért stb.

Akkor inkább EZlenne a jobb megoldás

Ez igaz! Szükséges lenne egy kis kiegészítés az 555 tápjára,legalább egy zéneres tápfesz osztó.

Előzmény: Szalai György, 2010-11-26 19:56:00 [7630]

Lesz ezzel egy kis baj. Az 555 az 18V felett elpusztul.

Előzmény: Antal Sándor, 2010-11-26 19:43:00 [7629]

Szia!EZ elég egyszerű.
A motor helyére kötheted az izzókat.

Előzmény: MasterGy, 2010-11-26 13:01:00 [7627]

Na, jó! De mégis mekkora áramú az a 24v-os, nagy áramú trafód?
10 100 1000

Előzmény: MasterGy, 2010-11-26 13:01:00 [7627]

Sziasztok !

pwm-vezérlésű tápegységet szeretnék készíteni, legegyszerűbb módon. Elvileg csak egy pwm-ic kellene, egy fet, meg az a tekerős valami, ami az ellenállást változtat (nem jut eszembe most a neve ha agyonütnek sem)

Láttam itt sok megoldást, de nekem a legegyszerűbb kellene. Lényeg hogy ha van pl egy 24v-os, nagy áramú trafóm, akkor azt egyenirányítom, és utána tudnám állítani hogy mekkora átlag-áramot kapjon a fogyasztóm, ami jelen esetben sok-sok 12v-os izzó.

Ha valakinek lenne valami nagyon egyszerű ötlete, megköszönném.

Üdv mindenkinek!3,9A 2fázisú Bipoláris motorhoz kellene vezérlőt készítenem.Tudna valaki egy bevált kapcsolást ajánlani?

Nincs meg valakinek az Evig EFG 380 (EEN 320 eszterga) főhajtás vezérlőnek a bekötési rajza egy kis magyarázattal.

Oké, biztos működik de nem "szabályos".
Az IC-ek van két kimenete.
Ezek kitöltési ideje, azaz a PWM szabályozható a műveleti erősítős bemeneteken keresztül.
A DT bemenet arra való hogy a maximális kitöltést meghatározza, azaz legyen holtidő
.
Két meghajtótrafó esetén ugy kellene kötni őket hogy egy tafó hajtja a bal felső és jobb alsó FET-et, a másik kimenet a jobb felső bal alsót.
Így kivitelezhető hogy biztos ne legyen keresztbenyitás.
A linkelt kapcsolás teljesen más utat követ, bizonyítva a TL494 univerzalitását, nem véletlen népszerű IC.
De az IC adottságait kár kiaknázatlanul hagyni.

Előzmény: n/a (inaktív), 2010-11-21 19:41:00 [7623]

Nem gyári kapcsolás. Egy HE-kás fórumtárs tette fel és szerinte működik.A szabályzás a kitöltési tényezőt változtatja.
Ugyanilyen H-bridge-el csinált már hegesztőt is, csak akkor egy árammódú UCC2808 volt a vezérlő IC.

Előzmény: svejk, 2010-11-21 19:14:00 [7622]

Elég furmányos kapcsolás, a visszacsatolás az IC holtidejét szabályozza, közben az 1 trafó miatt semmiféle holtidőről szó sem lehet.
Ez szerintem nem egy gyári kapcsolás lehet, nagyobb feszültségnél igaen nagy a füst valószínűsége.

Előzmény: n/a (inaktív), 2010-11-21 18:10:00 [7619]
