De jó, ilyent még nem láttam belülről.

Előzmény: PSoft, 2014-10-22 16:10:00 [15900]

Azért,Te se panaszkodj!:)

Ha minden kívánságod így teljesül a későbbiekben is...:)

Nálam a cucc!
És mindjárt egy..."stereo" kivitelnek örvendhetsz.:))
Köszönhetően © Levin,és kollégái hathatós közreműködésének.

Nézd az előlapot..."csókolomot" köszönhetne neki sok fórumtárs.:)
Gyönyörű,tekintélyt parancsoló példány.
2x127V-os kivitel,ki is próbáltam...
A két tekercset sorba kötve,kellő amplitúdóval rezeg mindkét 50Hz-es nyelve(és még az előtte lévő is, picit).

Most,csak pár kép "külsőleg",de ha megengeded szétveszem,és...
Megmutatom pár fotón a belsejét is a boncolósban,mielőtt csomagolnám.
Ritka egy "állatfaj" ez mostanában.:))

Előzmény: svejk, 2014-10-21 22:03:00 [15898]

Áááá!

Nehogy belekeverd!:)
Eddig én...jól elvoltam nélküle!:)

Csak az...Ötödik pont...

Előzmény: svejk, 2014-10-21 22:03:00 [15898]

Az Isten áldjon meg mindkettőöket, vagy inkább teljesüljenek a kívánságaitok a hobbytokban!

Előzmény: Levin, 2014-10-21 19:55:00 [15894]

Kösz, ok, hogy a táp hogy áll fel, csak utána a proci mit csinál, arra lennék kíváncsi az utána következő folyamatra.

Előzmény: Áts László, 2014-10-21 20:20:00 [15895]

Szia Levi!

Először is,légy üdvözölve...
Tényleg tudsz írni!:))

"Béla ! Várnám a linket."

Mikor du.beszéltünk,egy apró dologról nem beszéltünk.:)
Mégpedig arról,hogy...hova is menjen az a link?:(
Most már tudom!:))...és megy is.

Még egy valami...
Nézz be a Mach3-as topic-ba!
Ott a(z)egyik lehetséges megoldás a problémádra.

Előzmény: Levin, 2014-10-21 19:55:00 [15894]

6. oldal

Előzmény: elektron, 2014-10-21 19:09:00 [15892]

Sziasztok !
Szép jó estét mindenkinek.
Engedjétek meg , hogy egy sima mezei villanyszerelő is csatlakozzon a fórumhoz.
Jómagamról annyit , hogy villamos energiaiparban dolgozom és talán kicsit több időt töltök számítógép előtt mint kellene.
És minden ellenkező híreszteléssel szemben tudok írni és nem csak olvasni
Béla ! Várnám a linket.
Svejk! Ahogy meg lesz a cucc jelentkezem.

Előzmény: PSoft, 2014-10-21 18:48:00 [15889]

Még annyit, hogy este még rámértem a fő primer oldali puffer kondira, az 92uF értéket mutatott, 100 van ráírva , de ez nem olyan nagy különbség, gondolom, hogy emiatt ne indulna be, bár mintha púp is lenne rajta, de csak a műanyag bevonata van lehet felemelkedve szerintem, de van kondim próbálni, majd lehet elsőnek azért megnézem azt is.

Előzmény: elektron, 2014-10-21 19:09:00 [15892]

Bekapcsoláskor amúgy mi a menete a készülék beindulásának, ezt el tudja valaki mondani ? Ez nem világos nekem egyelőre, tehát, hogy a táp ahogy feláll a szekunder oldalon, ott a processzor mit csinál, be akarja kapcsolni a készülék további részét vagy standbyba áll és az opton keresztül a tápot standby üzembe kapcsolja, ahol a kimeneti feszültségek milyen értéket vesznek fel ?

Előzmény: svejk, 2014-10-21 18:18:00 [15888]

, a többieknek is.

Előzmény: svejk, 2014-10-21 18:18:00 [15888]

Kösz a tanácsokat, halványan folyamatosan de lehet pislog is, végfoktranyó nem zárlatos, azt már tegnap megnéztem. Majd elkezdem vizsgálni de lehet még később ma, pár dolgot ellenőrizni kell meg mérek feszültségeket stb. aztán majd elmesélem hol mit mértem.

Előzmény: svejk, 2014-10-21 18:18:00 [15888]

Még...ne add fel!...van remény!
Egy háttérben lévő(csak olvasó)fórumtársunk rajta van az ügyön!:)
Ha kézhez kapja,jelentkezni fog....Nálad!

Előzmény: svejk, 2014-10-21 18:18:00 [15888]

Ha a LED nem pislog, hanem folyamatosan halványan világít az már nem jó jel.

Első körben ha nincs pupi kondi látszólag akkor sorvégfoktranyót kimér nem-e zárlatos, ha jó, akkor is kivesz és a B+-ra egy 40 W-os izzót kötve megnézni megjön-e a táp.
Ha megjön akkor lehet hogy a sorkimenő zárlatos, vagy a sorvég környéki nagyfesz kondik valamelyike game over.

Ha a LED pislogna, akkor kisebb hiba lenne valószínüleg, nevesítve valószínűségi sorrendben C652, C631, ritkábban C651.

De sajnos a halvány folyamatos stand-by fény inkább sorkimenő trafóra utal.

Előzmény: elektron, 2014-10-21 01:43:00 [15880]

Ez ígí igaz, az olom-mentes forrasztó hajlamos az "ónpestisre", azaz elporlad az alkatrészek lába körül: nem megy a kütyö. Marad az ólmos forrasztás

Előzmény: nyarfa, 2014-10-21 03:22:00 [15885]

Kösz a tanácsokat, majd estefele folytatom megint.

Jut eszembe, trafónál, diódánál és pufferkondinál jártam úgy, hogy ki kellett forrasztani és megkapargatni a lábát mert beoxidálódott és nem fogta az ón. Azzal, hogy Pb free lett a forrasztóón, sokkal ridegebb és hamarabb "törik". Ezzel a meghibásodások száma is gyarapodott. Nem véletlen, hogy "katonai" alkalmazásokban csak a régi jól bevált ón-ólom ötvözet használható. Mivel nekem is környezetkímélő Pb free ónom van, évente kell újra forrasztani mindent. Ez a tervezett elavulás egyik változata véleményem szerint. Persze mondhatni "bolond vagyok" ami persze igaz is.

Előzmény: nyarfa, 2014-10-21 03:08:00 [15884]

Mielőtt bármit is mérsz, cserélsz vagy hegesztesz, vegyél a kezedbe egy pákát meg egy guriga forrasztóónt, és minden lábat forrassz át a táp paneljén, valamint a nagyfesznél és mindenütt ahol melegedésre hajlamos, vagy nagyobb-nehezebb alkatrészt látsz. Ha van egy nagyítód és figyelmesen végig nézed a forrasztásokat, biztos találni fogsz hajszálnál is vékonyabb körkörös repedéseket.

Van egy AKAI tv-m ami közel hét éves, amit évente egyszer-kétszer át kell "taknyolni" mert elkezd kikapcsolgatni, zizegni, vagy szimplán pufogni. Eddig ezzel a módszerrel sikerült életben tartanom.

Előzmény: elektron, 2014-10-21 01:43:00 [15880]

Bocs,de most már megyek haza,elég volt mára a munkából.

Előzmény: Áts László, 2014-10-21 02:43:00 [15882]

És persze a diódák,kondik és forrasztások. Nincs túláram védelem,tehát,ha szar valami,vagy netán zárlatot csinálsz a legjobb esetben is a kapcsoló fet meghal. Elindulna,de megáll,ezt a segédtáp diódája szokta csinálni,o vagy d 621-re gyanakszom,de még sok minden lehet. Az optó bemenetére legalább műszerrel rá kéne nézni,hogy eljut-e szabályzásig egyáltalán.

Előzmény: Áts László, 2014-10-21 02:34:00 [15881]

Elsőre úgy néz ki,hogy a táp a 115V-os kimeneten nézi a feszültséget és azt a p602-es potival lehet beállítani,itt kéne először körülnézni. Ha van szkópod nézz rá vele az optóra és a kimenetekre is a trafó szekunder oldalán. Ha szerencséd van csak a poti kh-s.

Előzmény: elektron, 2014-10-21 01:43:00 [15880]

Szerinted ilyenkor ki csinálná meg, egy óra múlva ezen akarom nézni az éjjeli horror filmet. Nem kell ezt vinni sehova, annyit én is értek hozzá, csak ritkán csinálok ilyet, így nincs annyi típus hiba tapasztalatom, meg ez az, amivel kicsit könnyebb lenne megcsinálni.

De ha már itt vagy, ha tudsz valamit ne titkold. Találtam rajzot is a panelről KX1.190-10 a típusa.

Fejtsük meg mi baja van.

Kapcsolási rajza

Előzmény: Áts László, 2014-10-21 01:17:00 [15879]

Vidd el egy hozzáértő szakemberhez...

Előzmény: elektron, 2014-10-21 00:32:00 [15878]

Na, ez a TV olyat csinál, hogy a szekunder oldalon nem jelenik meg elég feszültség úgy néz ki, emiatt a TV elején levő LED sor haloványan világít csak, belül ahol 5V van írva ott is meg ahol 3.3V ott is olyan 2.7V-ot lehet mérni, bekapcsoláskor , ahogy tápot kap, egy fél másodpercig feljebb ugrik a fesz, akkor fényesen világít elöl is a led sor. Belül a szekunder oldali kondenzátorokon mért feszültségek közül ilyenkor az egyiknél, ahol olyan 4.7V-ot lehet mérni felugrik vagy 7V.is, de sima műszerrel mérem, tehát lehet még többre megy ott. Ez a kondi 1000uF/16V.

Mi miatt nem tudja beállítani a szabályzása vajon a feszültséget, mit tudnátok tanácsolni, kösz.




A TV egy Bush nevű valami típus egyébként.

Ezen látszik hogy odavan, Az enyémek működnek, de állítólag fáradtak, ezt mondták róla: " Ezek már fáradt elemek nagyobb áramfelvétellel még működnek egy darabig." (Ki lettek mérve)De mi vesz fel nagyobb áramot, a vezérlése, vagy megnő a vezetési ellenállása Nagy részüknek ismerem az előéletét, Az eredeti helyükön látszólag tökéletesen működtek.

Előzmény: PSoft, 2014-10-20 21:15:00 [15876]

Egy "elfáradt" IGBT modul,és ami benne van.

Előzmény: Dakota25, 2014-10-20 16:39:00 [15872]

Köszi szépen, mindkettőtöknek!

elég egy szer kétszer ha megszalad ugy 120..130c felé ot alakul a kristály szerkezet is.... félvezetönben...

Előzmény: Dakota25, 2014-10-20 16:39:00 [15872]

félvezetö tud károsodni rosszul méretezet környezetbe (Árakörbe) Tranziensek...stb
atol fügetlenül hogy üzemel ugyan ugy látcatra....

Előzmény: Ati, 2014-10-19 10:32:00 [15870]

Szerintam nam kérdeztél hülyeséget, de úgy látszik nincs senkinek érdemi információja a kérdésről.
Én annyit tudok, hogy termikus fáradás diagramok találhatóak róluk. Amennyiben jól van méretezve az eszköz a feladathoz, szerintem nem szükséges számottevő fáradástól tartani. Amúgy az IGBT-k sok-sok pici tranzisztorból állnak, fáradás tekintetében alighanem hasonló jellemzőik vannak, mint a diszkrét tranyóknak.
Termikus diffúzió a fő gond, emberöltő a mértékegysége...

Előzmény: Ati, 2014-10-20 16:30:00 [15871]

Ekkora hülyeséget kérdeztem?

Sziasztok!
Az IGBT modulok elfáradhatnak? Változhat a ki és bekapcsolási idejük,nagyobb lesz a bemeneti kapacitásuk, vagy megnőhet a vezetési veszteségük idővel?

Szia Gábor! Üdv a fórumon! A méretezés egy érdekes dolog,mindenki másképpen csinálja és szereti. Én alapból szeretek minden túlméretezni,ami általában meghálálja magát. Ha megvannak a motorok olyan vezérlőt kell választani,ami biztonsággal (nem a határán!) megbirkózik az adott motorral. Ha nem egyformák a motorok nem muszáj egyforma vezérlőket választani. A táp méretezést is a motorok és a vezérlők határozzák meg. És a toroid helyett simán lehet egy jó kapcsoló tápot választani,de ezt döntsd el,egy biztos a toroid hajlamos a biztosítékot csapkodni... Ha megvannak a motorok térjünk vissza a méretezésre. Remélem tudtam segíteni,hogy egy kicsit tisztuljon a kép.

Előzmény: borcz, 2014-10-14 19:43:00 [15863]

Túl sok jelentősége nincs, mert a jelalak erősen eltér a szinusztól, amire az olcsó műszerek kalibrálva vannak, így eleve a méres nem lesz pontos/használható. Ha túl meleg a motor akkor visszaveszünk az áramából...

Előzmény: Kelepeisz Lajos, 2014-10-14 21:37:00 [15867]

Értem, meg fogom nézni, amúgy TB6600 van benne, itt az eredeti, és itt magyar leírással, de sehol nem térnek ki erre a funkcióra.

Ja és még egyszer, árammérő pont, de itt az árammal arányos feszt mérünk !! Tehát nem áram mérésben kell rákötni a műszert...

Előzmény: Kelepeisz Lajos, 2014-10-14 20:04:00 [15864]

Valószínűleg az áramfigyelő ellenálláson eső feszt kell azon a ponton mérni, így az ellenállás ismeretében egyszerűen számolható az áram.
Ha ismert a vezérlő típusa, akkor gondolom leírás is lesz hozzá, ez egy TB65xx-nek kinéző valami lehet. Ránézésre az a 3-3 db ellenállás párhuzamosan kötve lesz a figyelő ellenállás.

Előzmény: Kelepeisz Lajos, 2014-10-14 20:04:00 [15864]

Jó estét!
Van egy a képen látható vezérlőm, bekarikáztam rajta egy úgynevezett áram mérési pontot, valaki tudja hogy itt mikor kell mérni és hogyan, direktbe kell az árammérőt rátenni, valaki tud valamivel több infó mit ami a panelon van?

Sziasztok!
Keresek segítséget CNC vezérlés összeállításához. Kezdő vagyok a CNC-zésben és sok kérdésem lenne. Rajzot tudok olvasni (elektro technikus végzettségem van). Aki tud segíteni azt megköszönném. Ha tudom meg is hálálom
Üdv
Gábor

hqvideo.hu szíj biztosan van, komplett fej is talán, de nem biztos, hogy megéri....

Előzmény: elektron, 2014-10-12 20:30:00 [15861]

Egy Panasonic SA-AK200 féle mini hifi toronyhoz magnó részhez alkatrész és CD részébe, szíjak stb. vagy fej egység beszerezhető, valaki tud ilyenre linket hol kapható hozzá alkatrész ? CNC-zés közbe jó lenne hallagatni rajta ezt-azt ...

Üdv!

Esetleg valaki tud e infót az alábbi léptetőmotorról adatlapi szinten?

vexta c7904-9212k

A nyomatéka érdekelne

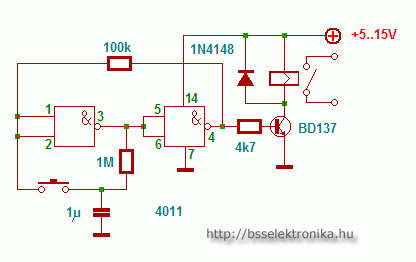

Engem is érdekelne a megoldás.
Bár gyakorlati hasznát még nem tudok elképzelni.

Előzmény: elektron, 2014-10-07 20:59:00 [15856]

Úgy derült ez ki, hogy megmértem a szekunder oldalon mi jelenik meg a tápnál, kiderült, hogy semmi, majd ezután a 230V bemenetnél ennél a kondinál megmértem mennyi a feszültség és DC 220V-jelent meg sima műszerrel, mondom magamban itt valami nem stimmel, azért vagy 300V körül kéne neki lennie ... ezután kiforrasztva megmérve kapacitás mérővel, a kapacitása 1uF se volt.

Előzmény: elektron, 2014-10-07 23:57:00 [15857]

A 230V utáni egyenirányított fő kondija van meghalva, nincs kapacitása, nem csoda, hogy nem indult be.

A szekunder oldali púpos és többi kondi is már ki lett cserélve, legalább azok is megújultak. Igencsak ez lesz a hibája, csak nincs kondim itt most belevaló, így majd akkor derül ki, ha idekeveredik egy 100uF/400V 105 ° 32mm magas, 18mm átmérőjű, 7.5mm lábközű kondi.

Előzmény: elektron, 2014-10-06 20:46:00 [15843]

Hopp, beugrott egy ötlet, azt hiszem ki tudom számolni d feladatot ... de most előbb a monitort próbálom megcsinálni.

Előzmény: elektron, 2014-10-06 22:17:00 [15850]

Kösz a tippeket, weboldal linket, majd beszámolok a fejleményekről.

© technixx
© Rabb Ferenc
© Áts László

Köszönöm a segítséget, úgy látszik megoldódik eredeti vezérlővel (néha megéri a talikra is járni)

Talán ez: http://www.moeller.hu/xspider2.htm

Vagy van nekik zsebkönyvük: Eaton Moller zsebkönyv

Előzmény: elektron, 2014-10-06 19:38:00 [15841]

Nem tudom milyen monitor és táp, de kell rajta lennie vezérlő IC-nek. Keress adatlapot, és ellenőrizd a lábán a tápfeszt. Ebben az ágban szokott lenni egy pici (47-100uf) elko, ez is kiszárad és emiatt nem indul.
Ha ad ki magából valamilyen hangot, abból is lehet következtetni hibákra.

Előzmény: elektron, 2014-10-06 21:47:00 [15849]
