Szerintem a kioldási jelleggörbére ill. működésre utal vele.
Lomha, gyors, stb. felhasználástól függően.

Előzmény: svejk, 2016-09-27 21:20:41 [18123]

mi van, neked sincs görgetőgomb az egereden?

Előzmény: PSoft, 2016-09-27 21:26:03 [18124]

itt azért, kicsit...megvakartam a fejem búbját!:)
(amúgy, faxa!)

Előzmény: svejk, 2016-09-27 21:02:01 [18122]

Az oldal kétharmadánál olvashatóak a betűjelzések.

Ha valaki érti akkor elmagyarázhatná részletesebben mit is jelent pontosan a részleges és teljes tartomány (pl. aR -- gR)

Előzmény: svejk, 2016-09-27 21:02:01 [18122]

Talán itt jobb helye van mint a linkek közt.

Elég komoly de nem unalmas értekezés biztosítékokról.

Valószínű egyazon fázisról megy. A védőföldet a csillagpont szétszedésétől kapja. Azaz akár ki is mehet a fázis a géptestre "nulla" szakadásnál.

Révész Richárd:
Felelőtlen kijelentés volt tőlem hogy kibontom ma a gépet, esőnap volt bár szárazon áll de még más is lesz"műsoron, például hasítóék fényesítés mint ahogy PSoft csinálta. Egy PLC mentésben majd kérem a segítséged amint körbefotóztam. Ha megy már az üzenet küldés írok.

Nagyon köszönöm mindenkinek a segítséget.

Előzmény: jani300, 2016-09-05 19:43:36 [18120]

Az egyfázisú feszültség akkor nő meg nulla szakadás miatt, ha a betáp nulla megszakad , de az egyfázisú fogyasztók ugye azért össze vannak kötve a nulla vezetőn , de ez a potenciál a levegőben lóg , mert nincsen megfelelő kapcsolata a csillagponttal .
Mindig a kisebb teljesítményű fogyasztó megy tönkre , mivel két egyfázisú fogyasztó 400 voltról megy ilyenkor soros kötésben .Két egyfázisú mérőhely közt is lehetséges ez akár , ha a mérők előtt van nullaszakadás , és külön fázisról mennek . Valami ilyesmi a magyarázata a feszültségeemelkedésnek nulla szakadáskor , ha a fogyasztóktól távol szakadt vagy kontakthibás a nulla vezető .
Talán le tudtam írni érthetően .
Én úgy látom nem értetted mire gondolnak a szakik .
Látom értesz a CNC hez , de ez csak sima villanyszerelés
Ha tudtad ne haragudj hogy megpróbáltam elmagyarázni .

Előzmény: sanyi84, 2016-09-04 12:22:55 [18099]

Én jártam úgy muzeális, kapcsolási rajz nélküli háromfázisú rendszerrel, hogy az egyik periféria védőföld és fázisról kapta a 230V-os tápot, pedig volt a rendszerben 400/230-as trafó . Akkor derült ki , mikor a hálózatra kötés után üzem közben a kapcsolószekrényben leverte az érintésvédelmi relét, és a vezeték káoszban megtaláltam a bűnös kötést.

Előzmény: sanyi84, 2016-09-04 19:49:23 [18104]

HaWa. Nincs pontos A betűm... Bemegy a 15?? kimenetről a jel és kapcsolgatja a reléket, kivétel a főorsó forgásirány, ott a cw résznél nem kapcsol csak manual üzemmódban, viszont manual üzemmódban más relék kapcsolják a forgásirány választást a frekvenciaváltó előtt. Alapvetően 4 tengelyes gépnél fölösleges a plc, simán 24 V relékkel elintézhető minden. Viszont az atc miatt még benne van ami sose lesz csak manuális villámgyors szerszámcsere (az atc rendszeréhez képest ami nem is volt megbízható és gyors egyáltalán nem) .

Előzmény: Révész Richárd, 2016-09-04 21:07:40 [18116]

A vezérlés 1 fázisról megy (115-240 V), nincs hibás értelmezés, a leválasztó trafót megnézem de így semmi értelme nem lenne, fotózok amint odaérek . Mivel már pár belenyúlást/újraépítést átélt a gép és nulla villanyos dokumentációja van így nehéz átlátni. Ám szerencsére a vezérlés pofon egyszerű és az dokumentált, a hajtásnak is van már dokumentuma (utánépíthető is akár) .

Előzmény: jani300, 2016-09-04 20:32:43 [18110]

Akkor van baj nem kevés.
Milyen PLC van benne?

Előzmény: sanyi84, 2016-09-04 20:55:04 [18115]

Holnap ha oda jutok kibontom a gépet. Élőben is nehéz átlátni sok a fölös drót de még a fölös vezérlés részek is nehezítenek. Fele nem is él, nem is kell. PL atc rendszer szerszámcserélésért felelős része lassú is nulla dokumentáció, újra lehet építeni persze de új elvekkel, 4.5. indexelt tengely, a kártya az asztalon sosem működött 100% osan, mechanikai konstrukció hibája, de érdekes lehetett a két tengely között váltani, ugyanis a vezérlés 4 tengelyig terjed . Másik érdekesség M tábla na azt újra kell írni, nincs is meg leírás szinten, amit eddig a kimenet kapcsolgatással megtaláltam az a főorsó tartomány, hűtővíz, főorsó ccw. Főorsó cw nincs meg, valamiért csak manual üzemmódban van, ennek a két reléjét ki kell logikázni. Még az S parancs nincs próbálva. Eddig sikerült a 3 tengely +-10 V jelét kicsiholni, mozog is.
Megnézek még egy relét, tartományváltóé. Ott szikrát is láttam ami nem tetszik, hogy lehetne ezt kioltani?

Azért a plc mentését jó lenne megtenni, lehet keresek valami szakit hozzá a fórumon...

Előzmény: Révész Richárd, 2016-09-04 20:30:59 [18109]

Szerintem megoldottuk a dolgot
Remélem azért még fog működni

Előzmény: Révész Richárd, 2016-09-04 20:42:25 [18112]

Még egy kérdésem van , mire kötöttétek a nullának vélt vezetéket ?

Előzmény: sanyi84, 2016-09-04 20:12:06 [18106]

Jó a meglátásod.
Most, hogy belegondolok szinte minden külföldi, főleg olasz gépnél 4 vezetékes rendszer van és trafó a 230-nak.

Mondjuk bárki belebuherálhatott a szekrénybe, ezért van ott "nulla" vezető is.

Várjuk meg a képet(ha lesz)hátha okosabbak leszünk.

Előzmény: jani300, 2016-09-04 20:32:43 [18110]

Biztos ami biztos , megkérdeztem a gyermeket .
Azt mondja árnyékolt vagy védett trafó .
Szerintem mi leválasztónak hívnánk inkább .

Előzmény: jani300, 2016-09-04 20:32:43 [18110]

Mindha látnék én a rajzon valami transformert !
Az ha egy 400/230 as trafó , akkor nem kell a gépnek nulla .
Egyébként minden hálózati eszköznek 400 voltosnak kell lennie ha így van bekötve .
Szerszám gépeken is inkább 400/24 voltos trafóval oldották meg a vezérlést ,és nulla ilyen kor nincs is gépben .
Valami hibás értelmezés lehet nálad a bekötésnél !

Előzmény: sanyi84, 2016-09-04 20:12:06 [18106]

Ez a kép az EPH-t mutatja.
Az, hogy a nulla is onnan jön azért van, mert ott van szétválasztva.
Valószínű nulla szakadás vagy lazulás volt vagy van, de ezt már előttem is mondták.
Most működik a masina?

Ha nem nagy kérés dobj egy képet a vezérlőszekrényről.

Előzmény: sanyi84, 2016-09-04 20:12:06 [18106]

Az én "időmben" még a 10 négyzetmili volt a minimum a nullázáshoz .
Persze ha már egyszer külön van bontva a föld és a nulla , akkor már hiába a keresztmetszet , újbúl már nem szabad közösíteni .

Előzmény: Révész Richárd, 2016-09-04 19:59:28 [18105]

Valószínű a PEN megy hátra, nem ismerem az óránál mit működtek anno. Ez a mostani áttelepített hely, ahol történhetett baj ott is PEN lehet. Mivel minden más működik az adott helyen így valószínű a gép elektromos szekrényében lehet valami hiba.

Előzmény: Révész Richárd, 2016-09-04 19:59:28 [18105]

A 10 mm2 egy szaklapban/cikkben de általános esetre vonatkozik, oké szóval ennyivel lenne fizikailag biztos hogy nem szakad el.

Közben a kép:
És ami nem látszik a közös pontról amit gnd nek hív (legyen inkább csillagpont) jön le a nulla is a gép elektromos szekrényében.
Az eredeti kérdés ebben a felállásban mi okozhat túlfeszültséget? Alapvető kiegészítés a táp 220 V ra méretezett stabilizált. A plc ki tudja. Mindkettőnél elszállt jó pár led ami miatt túlfeszültségre gyanakszok.
Minden esetre le kell védeni a pc-t teljes galvanikus leválasztással, ne okozzon földhurkot a két rendszer együtt. Pontosabban a felhasználót kell védeni nem a pc-t, az 20 ad rangú. Bár ehhez a vezérléshez bármit szerezni rettenet nehéz, viszont ez a vezérlés csúcskategóriás , épp csak azt tudja amit kell egy bittel se többet de azt megbízhatóan.

Előzmény: Révész Richárd, 2016-09-04 19:59:28 [18105]

A 4 vezetékben PEN, PE vagy N megy hátra?
Ezt a 10mm2-t hol olvastad?

Előzmény: sanyi84, 2016-09-04 19:46:58 [18103]

Esetleg a gép elektromos szekrényének teljes feltérképezése után lehetne nekilátni a föld nulla különválasztásnak. A vezérlés ajánlását rögtön fotózom is...

Előzmény: sanyi84, 2016-09-04 19:46:58 [18103]

A hálózat az óra után 5 vezetékes kell hogy legyen. De hátra ahol a gép van 4 vezeték megy viszont le van verve egy földelő nyárs az egyfázisú fémházas dolgoknak. Ha jól értem előírás szerint a PEN vezetéknek 10 mm2 kell lennie. Pontosabban 10mm2 nek kellene lennie a gépben a föld/nulla szétágaztatásáig. Azért elég hülyén nézne ki... Folyt...

Előzmény: Révész Richárd, 2016-09-04 13:45:36 [18102]

Ha a hálózat amiből megtáplálod jelenleg, az most 5 vezetékes, akkor át kell alakítani a gép betápját ilyenre.
Utána keresd a többi hibát.

Előzmény: sanyi84, 2016-09-04 13:30:45 [18101]

Megnézem de alapvető információ hogy áttelepítés előtt történt valami. Gyanús a gép elektromos szekrénye ahol a nulla föld szétágaztatás van. Nem tetszik így mert kikerülhet a gépvázra a fázis. Az pedig pc vel galvanikus kapcsolatban van.

Előzmény: Rabb Ferenc, 2016-09-04 12:58:14 [18100]

Szakadt, vagy legalábbis erősen kontakthibás a nulla vezető.

Általában a fogyasztásmérő vagy elosztó szekrényben szokott lenni a hiba, ahol az összes nulla találkozik. Először itt keress laza csavart, csatlakozót. Ha nem vezet egyértelmű eredményre akkor a nagyobb fogyasztók kapocsléceit, mágneskapcsolóit, vezetékezését vedd sorra - szintén kontakthiba szempontjából

Előzmény: sanyi84, 2016-09-04 12:22:55 [18099]

Sziasztok.

Adott egy 3 fázisú gép. Kérdés megnövekedhetett-e az egy fázisú részében a feszültség? Gyanús hogy megnőtt... PEN hálózat táplálja ami ha jól értelmezem a 3 fázist és a csillagpontot jelenti azaz 4 vezetéket. A gép villamos szekrényében van szétszedve a PEN nullára és földre. Ez egy szabályzót és egy plc-t táplál. Plc kimeneti ledjei és a szabályzó majdnem összes táp ledje halott. Az egységek talán teljes funkcióikban működnek. Ahol üzemelt/tönkrement jó pár 3 fázisú gép üzemel. Ahol indítottam ott is vannak működő 3 fázisú motorok.

-Milyen esetben nőhet meg a kapocsfeszültség az egy fázisú résznél?
-Maximális elméleti teljesítmény a beépített anyagokból ítélve 2.6 Kw ezt sosem éri el. Milyen keresztmetszetű vezető kell ha a föld-nulla a szekrénybe van szétszedve? Az órától 4x10 mm2 ???

Probléma mindennapos, a villanyászok is kevernek dolgokat ezzel kapcsolatban. Minden esetre ha megszakad a csillagponti szál a géptesten fázis nevet a fogyasztók eredő ellenállásával korlátozott fázisárammal.

Helló!

Szeretnék egy ilyet a építeni: vezérlő

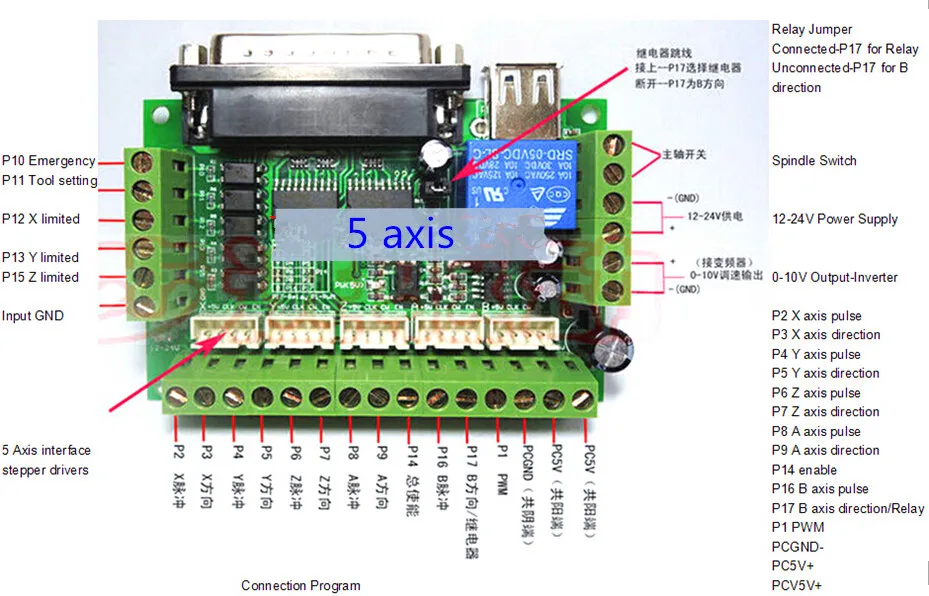

Nincs benne semmi elektronika, a kérdésem az lenne, hogy hogyan lehet ezt bedrótozni a Mach3-hoz ?
LPT portra, az illesztőkártyára, vagy kell valami kiegészítő áramkör?
Kösz!

A szoftver: http://www.t2cnc.hu/downloads/Leadshine/ES-Dsm_V1.0.pdf

Előzmény: svager, 2016-09-02 22:50:16 [18096]

Sziasztok
A kalaci elkészítette nekem az összekötő kábelt,köszönet érte.
Esetleg meg tudjátok mondani,hogy melyik portra kell állítanom,mert még mindig nem működik.

A vezérlő leirása

A beállító softver

Hát köszönöm,ennyivel is beljebb vagyok,

Megjegyezném, azért vetettem fel a kérdést, mert létezik a piacon olyan mérőszalag aminek az elméleti pontossága 0.1 mm.

Nem is értem mit akartak ezzel a digitális 1 milliméteres pontossággal.

Előzmény: Kisamotors, 2016-09-02 01:27:22 [18094]

Több szempontból is reménytelen, már csak azért is, mert tized pontosságú mérésre alkamatlan egy mérőszalag.

Valószínűleg ez egy céláramkör semmit nem lehet rajta módosítani, ráadásul mechanikusan sem alkalmas arra, hogy a pontossága egy nagyságrendet javuljon.

Előzmény: knifemaster, 2016-08-29 19:57:34 [18066]

Az enyém eladó lesz ha nem lehet vagy nem érdemes megcsinálni.

Előzmény: szf, 2016-08-30 10:00:31 [18068]

Pont ilyen csak a SKILL "gyártja".

Előzmény: Lee, 2016-08-30 11:48:49 [18070]

talán sikerült, úgy néz ki.

Előzmény: Pabló, 2016-08-31 22:39:40 [18090]

nekem úgyse sikerül, nem találom sehol, írni se tudtam neki

Előzmény: guliver83, 2016-08-31 22:38:52 [18089]

Mr. Big
Csak be kell jelentkezni, hogy üzenetet tudj küldeni.

Előzmény: Pabló, 2016-08-31 22:36:10 [18088]

ki az?
Én nem találom, se elérhetőségét.

Előzmény: guliver83, 2016-08-31 22:30:27 [18087]

Van egy srác az oldalon aki árulja lehet írni neki és küldi is.

Előzmény: Pabló, 2016-08-31 22:22:55 [18086]

Tök jó ez.
Csak ezt ki tudja összerakni?
Én egyből vennék egyet, de a gyártónak nincs elérhetősége se.

Előzmény: Csuhás, 2016-08-31 14:32:12 [18084]

Android telóra is van ilyen program, csak ott kel a GPS és adatforgalom.

Előzmény: Csuhás, 2016-08-31 14:32:12 [18084]

Aki közlekedik annak megfontolandó: VÉDA jelző

A Laci összerak egy ilyen kábelt,kiprobálom lehet hogy csak az én össszebuherált kábelemmel nem müködik.

Számok...ez a lusták módszere.
A másik lusta módszer, hogy bekötöd valahogy, aztán, ha nem megy, megkeresed a jó kombinációt.

Na, de én úgy kötöttem be, ahogy szerintem jó, mégsem működött egy hasonló dolog.
Aztán fél órán át kerestem a hibát, így ez előtte és utána is gondolkodásra késztet.
Tanulság: A szakember mindig gondolkodik.

Előzmény: kalaci, 2016-08-31 00:12:16 [18081]

Szerencsére az összes (általam eddig látott) D-sub csatlakozóban a tüskék számozottak, mindkét oldalon. Direkt nekem találták ki, gondolkodni nem kell.

Előzmény: Kisamotors, 2016-08-30 23:07:43 [18080]

Szóval a lényeg az, hogy nem mindegy, hogy a forrasztási oldalról nézed, vagy szemből.

RS232

Neked csak a 2-es, 3-as és 5-ös kivezetésekre van szükséged.

Még egy kiegészítés : Teljesen mindegy, hogy 4 vagy 6 érintkezős az RJ csatidugó, az aljzatba (6 érintkezős) simán belemegy a 4-es dugó is !!! A kéteres vezetékkel szerelt dugó a 3-4 be van krimpelve (ez ugye kevés nekünk), a 4 érrel szerelt a 2-3-4-5 -be.

Előzmény: somma, 2016-08-30 22:56:32 [18076]

Tök mindegy, hogy RJ11, vagy RJ12, tényleg csak három vezetéket kell bekötnöd.
Test és a két adatjel. Arra figyelj, hogy ne tükörszimmetrikusan kösd be, bele lehet kavarodni, hogy melyik irányból nézed az fontos.

Előzmény: svager, 2016-08-30 22:25:07 [18075]

Mit ír az adatlapja a vezérlőnek?

Előzmény: svager, 2016-08-30 22:25:07 [18075]
