Egy nyákfúró Z esetében szerintem nem kell az encoderből sem nagy ügyet kreálni.
Ha fogasléces, akkor a fogakat is lehet érzékelni, az is egy encoder.
Lehet akár analóg útadó is, iparibb potméterből, vékony dyneema roving hajtással.
Egy érdekes, ide adaptálható technika volt a régi 5 ¼” floppy meghajtók fejmozgatása is. A kis (400 lépéses!) léptető motor tengelyén lévő tárcsára vékony acélszalag volt tekerve, ez tolt is, meg húzott is, nagy pontossággal. Sose romlott el.

Előzmény: Sir-Nyeteg, 2010-10-02 00:02:00 [8085]

Elszáll a hozzászólásom???
Akkor mégegyszer.
Revidiálok!
Az orsós megoldásoknál a 90 fokos orsólehajtásnál a motor fogaskeréken, abból egy anyagból ott van az encodertárcsa....
Bocs.

Az encodersávos dolog olyankor kérdés, amikor nincs külön encoder. Pl, azoknál a mechanikáknál ahol mágnes mozgatja a fejet.

Aakkor velem lehet valami baj....
Aamit én eddig szétszedtem mindnél orsó volt.
Csinálok majd fényképet.
Kinn van egy jópár ilyen szétszedett mechanikám.
Ott az anya egy rugósan leszorított fél műanyag fogprofil.

De...
Szerintem neked kell igazad legyen, tuti több ilyet szétszedtél már.


Viszont akor ugy van, hogy maga a média adja az encodersávokat?

Előzmény: svejk, 2010-10-02 09:38:00 [8094]

A régi, technikai remekmű varrógépeket, a „modern” ember kidobja, mert haszontalanná vált és foglalja a helyet. Eltemetni sem tudja a régi gazdája mellé, aki pedig szeretve ragaszkodott hozzá. Az örökösnek ez már nem jelenti a régmúlt fiatalság egy darabkáját, csak egy poros kacat. Önmaga is így jár majd, ha megöregszik, mert nem tisztelte a múlt örökségeit, és ezt a tiszteletet nem örökítette a következő generációba, ezért ő is lom lesz, ha hasznavehetetlenné válik. Páran még kínálják, „gyűjtőknek” mert így jobb pénzt lesnek a hagyatékért, de csak a reményük marad.
Az jár jól, aki valami másra hasznosítja ezeket. Láttam már pizzázdában kerti asztalokat, amik varrógép öntvény lábakból készültek, de a gép az senkinek sem kell. Pedig dög merev az biztos, benne van az anyag és a munka. Ezeket nem a piacgazdaságnak készítették.
Hasznosítsd, ha tudod, és emlékezz a régi gazdájára.

Előzmény: svejk, 2010-10-02 08:38:00 [8090]

A CD-kben fejet javarészt fogasléc mozgatja, aztán majd a lencsével korrigálja a sávkövető szervo a pontatlanságot.

Előzmény: KisKZ, 2010-10-02 09:31:00 [8093]

Akkor a legfontosabb kérdés, hogy jól szűrtem-e le az infót:
Nem egy darabban gondolkodsz ugye?

Mert ha egy lenne, akkor van kisméretű, robotokhoz használt apró fogaslécem kerékkel együtt.
Ha már mtovábbléptünk megint egy másik ötlet felé.

A CD mechanikában nem műanyag a fogasléc a tálca oldalán?
Godolom Svejk a tálca mozgató részre gondol, mert a fej egy pici orsón van ugye...

De összegezhetsz... Magánban majd megbeszéljük mi érdekel.

A tápot tényleg leskiccelem valamikor. De most megyek ki marni fába, plexibe, rézbe, valamit homokszórni (életemben először).

Előzmény: Sir-Nyeteg, 2010-10-02 00:02:00 [8085]

A fogasléces elég strapabíró, bírja a port.
A meghajtást áttételes Escape vagy Maxon motorral tudnád kis súly és nagy dinamika mellett megoldani.

Értem tehát a költséghatékonyság a lényeg.
Akkor Z-nek fogaslécet javasolnék, mint a CD mechanikákban.

Előzmény: Sir-Nyeteg, 2010-10-01 23:48:00 [8076]

Ez a varrógép zseniális ötlet, micsoda merev Z híd! Ilyen munkára pont elég lenne.
Gyorsan védd le mert ellopom az ötletet.

Előzmény: Szalai György, 2010-10-02 08:07:00 [8088]

Én léptetővel csinálnám meg és kapna egy impulzus csomagot lefelé és felfelé.

Előzmény: Sir-Nyeteg, 2010-10-01 23:55:00 [8080]

„Csak az a fránya mechanika...”
Szerintem minden féle forgó cucc, csak túlbonyolítja azt a kicsi Z-det.
A Z-nek lineárisan kell mozognia, az a leg célszerűbb, ha egyből lineárisan hajtod meg. Ilyen kicsi nyomatékigényű alkalmazásban ennek nem látom akadályát.
Semmi forgó motor, semmi forgó csapágy, pláne nem kopó és súrlódó csavarorsó meg anya.

Álmodtam egy kislakás barát nyákpiszkáló gépet.
Fogas szíjjal mozgó, kereszt asztalos megoldás lenne, a „skorpióim” hasznosításából. Az alapzatot, meg a Z tartókart, egyszerűen a kibelezett Lucznik varrógépem öntvény váza szolgáltatná.
Az egész beleférne egy táskavarrógép táskájába.
Elsőre tetszik.

Előzmény: Sir-Nyeteg, 2010-10-02 00:02:00 [8085]

Vazz! Mindigis a lekötelezetted leszek teeeee!!!!
Néma gyerkőcnek... ismerjük...
De ha terved sincs rá, akkor hogyan is?
Levegőben pikk pakk összeraknám neked.

Előzmény: KisKZ, 2010-10-01 23:59:00 [8082]

Most pedig jó éjt mindenkinek!

Mindig mindenben minimálprojektre gyúrtam (lásd fa-cnc, vagy miniatűr vezérlőcském XD), de leginkább arra gyúrok, hogy eladható legyen a hobbielektronikások között, ugyanis egy munkatársamnak is már csinálhatok, meg még két emberkének, akik mind-mind nyák-készítők, de nem cnc-sek. Alternatíva hogy karos lesz, mint egy hagyományos fúróállvány. de ha már elektronika, meg automatizálás, akkor már minimum egy gombnyomásos fúrást elvárnék magamtól :D
Csak az a fránya mechanika...
Így nem mindegy, hogy 2000ft vagy 5000ft.

Előzmény: Laslie, 2010-10-01 23:57:00 [8081]

jajj!
:)
Még azt sem csináltam meg...
De van egy régebi tápkapcsolás. Holnap kiveszem belőle ami kell és összefirkálok egy uj schematikot.

Előzmény: Laslie, 2010-10-02 00:00:00 [8083]

Küldd csak át nekem a kapcsolási rajzot....

Előzmény: KisKZ, 2010-10-01 23:59:00 [8082]

Ajánljon neked valamit a Bajor Gizi!
Pedig azt hittem végre valamivel lekötelezlek és megtervezed nekem a 60V-os táp nyákját!
Az istennek nem tudok nekifutni. Se erőm se időm. Pedig minden alkatrész megvan már hozzá.

Mire hajtasz, a Hatvani tali minimum konfig díjára ?

Előzmény: Sir-Nyeteg, 2010-10-01 23:55:00 [8080]

Ok, van pár darabom nekem is, emiatt ne aggódj :D Csak azt még meg is kellene hajtani, ami megint plusz költség, stb És egy dc motor+kapcsoló helyett a léptecs+meghajtó+logika kicsit durvábban hangzik

Előzmény: KisKZ, 2010-10-01 23:52:00 [8078]

Hogy nem vennél drágán axiális léptecset erdéyitől most.

Előzmény: Sir-Nyeteg, 2010-10-01 23:48:00 [8076]

Vazz!
Ha egy sima léptecs kell, azt küldök
Csak hogy nem emelkedjen a költségvetés.
Nehogymár modellmotor cuccot vegyél emiatt.
emléxel: Az ingyé a legolcsóbb.

Előzmény: Sir-Nyeteg, 2010-10-01 23:48:00 [8076]

De hogy most mondod...
Van egy kis FESTO pneu munkahengerem is, ami sínekkel együtt komplett egység.
Olyan 40-50mm es mozgásúttal.
Ott van a két oldalán a csatlakozó, igy könnyen lehet pneumatikával mozgatni ide oda.
Olyan nagy mondt mondjuk két és fél hozzsában egymásra helyezett gyufásdoboz.

De én ezt nehézkesebbnek érezném mint mondjuk az axiális stepper motort.

Előzmény: Laslie, 2010-10-01 23:46:00 [8075]

Na szép, elsőre duplán írja be, aztán meg törli a hsz-emet? :S Te is mire válaszoltál most? :D XD
Szóval kb 700ft-s költségnél tartok :D Emiatt nem pneumatukáznék, és nem léptetőmociznék 3000ft-ért...
Valami Ilyesmi-re még van esély egy excenteres tárcsával.

Előzmény: KisKZ, 2010-10-01 23:43:00 [8073]

Most hogy Svejk koma mondja a pneumatikát, eszembe jutott , hogy elektromágnessel is tudnád rángatni de úgy hogy egy pici pneumatikus henger csinálná a csillapítást. Amennyit engeded kiszuszogni a levegőt olyan sebességgel fúrsz.

Szőr!
Ha ilyesmi érdekel amit Svejk mond, akkor esetleg kell egy ilyen pneumatikus fejecske?
A skorpióról leszedtem és félretettem.
ez is itt figyel az asztalomon éppen.

Előzmény: svejk, 2010-10-01 23:43:00 [8072]

Na akkor csezsegesd Gyurit hogy adja tovább neked a motort, ha Ő nem akaná felhasználni!
(figyeled az enyhe nyomásgyakorlást?? )

Előzmény: n/a (adathiba), [8071]

Ha jól rémlik az ipari nyák-fúrók pneumatikus Z mozgással rendelkeznek.
A két fojtó-visszacsapószeleppel be tudod állítani a le-fel mozgás sebességét.

ahogy ezt a lézeres floppyt néztem elgondolkodtam.
Ott a pozíció számolásához magát a floppylemez (vagy CD ha régi CD olvasó, mert olyanom is van ilyen megoldással) sávokat használja az eszköz?
Mert nem látok ugye semmi egyéb encoder jellegű dolgot.
Mondjuk ez lenne a leglogikusabb.

Előzmény: Szalai György, 2010-10-01 23:38:00 [8066]

Abból a kicsiből van még, azt nem titkoltam én vazze....
Csak hosszúbóóóó nincs Te.

Előzmény: KisKZ, 2010-10-01 23:38:00 [8065]

Jogos a mikró is.
Annak 25mm es a menete. Az neked elég.
Kell egy szétbontható?

Előzmény: Laslie, 2010-10-01 23:32:00 [8061]

Voltak régen olyan bazi nagy méretű floppyk amiknek a motor tengelyén mindjárt volt egy 4 bekezdésű orsó.
Valami ilyesmi kellene akkor neked, csak kisebb emelkedéssel. Akkor megúszhatnád a támasztást.

Előzmény: Sir-Nyeteg, 2010-10-01 23:34:00 [8062]

Akkorát csap oda neki, amennyi áram folyik a tekercsen. Azt meg magad állítod be, felfelé és lefelé külön.
Járathatod akár DC servo vezérlőről, (mintha kommutátoros DC motor volna) nyomtatóból kitermelt lineáris encoder visszacsatolással, zárt pozíció hurokban, step/dir vezérléssel, programból)

Előzmény: Sir-Nyeteg, 2010-10-01 23:26:00 [8057]

Vazz!
Kikapol!
A multkor csak nem küldted el nekem mindet!!!

Ha kell valakinek, közben van már róluk 3D modell.

Előzmény: Laslie, 2010-10-01 23:23:00 [8055]

Erdélyinél a VATERÁN van még abból a stepperből amit én elküldtem Szalai Gyurinak.
Ennek a tengelye menetes, a motor házában van az anyamenet, így forgáskor axiálisan mozdul.
1.8 fokos motor. Aaz axiális mozgása kb 30mm lehet iztonsággal.
Vagy kunyizd el Gyuritól amit kültdem neki!

Ennél egyszerűbb megoldás nincs is.

Én lehet hogy csinálnék egy olyan mechanikát amiben egy elektromágnes is rángatja a Z tengelyt meg egy orsó is mozgatja.
Az orsóval fúrsz, majd az elektromágnes villámgyorsan kiemel és amíg az asztalt mozgatod a következő lyuk pozícióhoz addig az orsó ráér visszatekerni, majd az elektromágnes elenged.

Valami ilyesmi csavaron gondolkodtam, na de azt meg is kellene vezetni, alátámasztani, motorhoz illeszteni. Kell egy motor, és egy vezérlés is. Minél olcsóbbra jönne ki annál jobb lenne.

Előzmény: Laslie, 2010-10-01 23:31:00 [8060]

Vagy szétszedsz egy mikrométert annak finom és edzett a menete.

Előzmény: Laslie, 2010-10-01 23:31:00 [8060]

A mozgatással mit vacakolsz, egy sima M6 vagy M8x1-es menetes szár egy pici léptetővel direktben aztán kész.
Elviszi az.

Előzmény: Sir-Nyeteg, 2010-10-01 23:27:00 [8058]

Nem szóltam!
(Rossz linket találtam)

Előzmény: Sir-Nyeteg, 2010-10-01 23:26:00 [8057]

Későbbiekben lehet hogy majd gyüjtögetni fogom az ilyeneket, mert ebben látok fantáziát, feltéve ha sikerül normálisan megoldani a mozgatást

Előzmény: Laslie, 2010-10-01 23:23:00 [8055]

Jah igen: ez a megoldás nem rossz ötlet, de ez nem csap oda neki?

Előzmény: Szalai György, 2010-10-01 23:06:00 [8051]

Ja, most olvasom, hogy van kocsid már...

Előzmény: Laslie, 2010-10-01 23:23:00 [8055]

Van 20-25mm-ert mozduló 9mm széles sínem, kocsim.

Előzmény: Sir-Nyeteg, 2010-10-01 23:20:00 [8054]

Kemények vagytok :D XD (pirul) Érdekel :D (pirul)
2cm-t mozog a mostani kocsi, ill szerszámcserét is megkönnyítheti, ha jobban feljön.
Én valami olyasmire gondoltam, hogy egy kis dc moci, amire valahogy egy csavart rögzítek, ez fix és az anya van a kocsihoz hekkelve, így ez emeli. Ehhez elég a végálláskapcsoló is.
Másik lehetőség, hogy ugyanez, csak léptetőmocival, Ekkor lehetne egy gyorsjárati sebesség, meg egy fúrás-előtolási-sebesség XD
Valami áttétel mindenképpen kellene. Erre egy menetesszár is megfelelhet. Avagy csavar. De ezek szerint nem úszom meg min egy csapágy használatát
Még agyalok...

Amit gyuri mond, ahhoz meg itt van egy 120MB-os lézerfloppy mechanika az asztalomon.
Válogathatsz.

Előzmény: Szalai György, 2010-10-01 23:06:00 [8051]

Van még egy 40mm-es kis golyósorsóm valahol ha érdekel. Neked Grátisz.

Előzmény: Sir-Nyeteg, 2010-10-01 22:34:00 [8050]

Nyákfúráshoz minek a 2cm függőleges mozgás? Többet fúrnál egyszerre?
Ha jól gondolom, akkor oda elég egy felső és egy alsó véghelyzetet meghatározni, (köztesre nincsen szükség) Csak nyomni kell lefelé a fúrót egy beállítható erővel és ha elérte az alsó véghelyzetet, akkor minél nagyobb erővel kiemelni a felső véghelyzetbe.

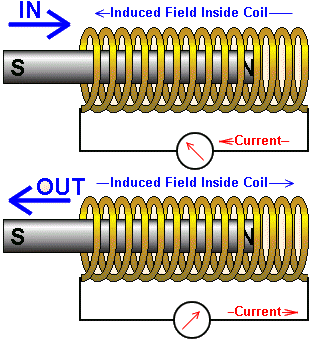

Erre ideális a voice coil linear motor.
Egy mágnes, egy tekercs, egy kis vas. Lehet lapos is, mutat a barátod képeket.

Előzmény: Sir-Nyeteg, 2010-10-01 22:34:00 [8050]

Szeretnék egy kis mechanikai tervezési segítséget kérni. Nyákfúró szerkezetet csinyázgatok
Kocsin szeretnék mozgatni függőlegesen kb 400grammot. 2cm-es mozgás bőven elég. Hogyan lehetne ezt megoldani kicsiben, és olcsón?
Milyen mechanikával lehetne finom mozgást elérni?

Oké.

Előzmény: svejk, 2010-10-01 22:01:00 [8047]

Oké.

Előzmény: svejk, 2010-10-01 22:01:00 [8047]
