korbendallas | 500    2010-01-15 09:29:00 [137]

Csak 16f876-al próbáltam. Elvileg a memória méretében van különbség csak.


n/a (inaktív)    2010-01-15 08:29:00 [136]

Csak, hogy képbe legyek: a 16F876-al próbáltad, vagy az eredeti PIC-el?

Előzmény: korbendallas, 2010-01-15 08:08:00 [135]


korbendallas | 500    2010-01-15 08:08:00 [135]

Az az igazság, hogy kipróbáltam, de valami nem kerek. 4db-ból egy sem megy rendesen. Zümmög, meg minden, de a motor nem forog. Vagyis nem mindig.

Előzmény: n/a (inaktív), 2010-01-15 06:33:00 [134]


n/a (inaktív)    2010-01-15 06:33:00 [134]

Így nehéz megmondani. Ha a Firmware-t újrafordíttatom erre a PIC típusra, akkor a fordító megmondja. De ha szükséged lenne eredeti PIC-re, azt tudok adni (felprogramozva)!
Mivel magasabb számú, van rá esély.

Előzmény: korbendallas, 2010-01-14 18:42:00 [133]


korbendallas | 500    2010-01-14 18:42:00 [133]

Üdvözlet!
AZ lenne a kérdésem, hogy a profi2A vezérlőben lehet-e helyettesíteni a PIC16F873-t PIC16F876A-val?

n/a (inaktív)    2010-01-14 06:52:00 [132]

A 2.5A-ert nem tudom honnét vetted. A TB6560AHQ 3.5A-es (csúcsban), és mivel a PWM csúcsra méretezett (sosem megy sima DC-ben), az IC 3.5A-es. Az adatlapja nem is közöl más határértéket (DC-t egyáltalán nem)!
Rá lehet kötni nagyobb áramú motor, de az csak 3.5A-rel lesz meghajtva maximum.

Előzmény: Kulcsar Zoltan, 2010-01-13 21:49:00 [131]


Kulcsar Zoltan | 4197    2010-01-13 21:49:00 [131]

Szia

A 2.5V/3.8A azt jelenti hogy ezek a paraméterek kellenek a motorra ir nyomaték leadásához .
Ha kissebb nyamatékkal is megelégszel teheted nyugodtan a H2-re is de arra figyelj hogy a H2 csucsban tud 3.5A-t a folyamatos üzem kb: 2.5A , a motorod nyamatékának egy jelentös része elvész .

Előzmény: csikin, 2010-01-13 21:12:00 [130]


csikin | 16    2010-01-13 21:12:00 [130]

Ezek szerint akkor semmiképpen sem lehet H2-vel használni 2.5V/3.8A -es létpetőmotorjaimat? Pedig 2-3hete kérdeztem és akkor azt írták, hogy jó lesz:(

Előzmény: n/a (inaktív), 2010-01-10 16:44:00 [110]


svejk | 31329    2010-01-13 10:14:00 [129]

Ne csesszük ezt a topicot szét...

DRO-350 Topic

Előzmény: Lampas, 2010-01-13 09:27:00 [127]


n/a (inaktív)    2010-01-13 09:29:00 [128]

Bocsi! Most látom, elírtam (javítom)!!!

Előzmény: Laslie, 2010-01-13 08:31:00 [125]


Lampas | 1023    2010-01-13 09:27:00 [127]

Svejk! Mutasd mar, mit csinaltal, ne keresgeljuk a kitaposott utat!
Mi az, hogy csak 100mm-t tud merni?

Nyakcsikot szerintem csak egy pontos cnc-vel lehet csinalni, mert a film meretet a profik sem garantaljak (0.1mm/m)

Előzmény: svejk, 2010-01-12 22:18:00 [122]


sasi | 1902    2010-01-13 09:07:00 [126]

Engem is érdekel a DRO projekt, tavaly már egy kicsi foglalkoztam a témával, no nem olyan behatóan mint Svejk.

Előzmény: Lampas, 2010-01-13 07:16:00 [124]


Laslie | 7674    2010-01-13 08:31:00 [125]

Ez csak elírás, vagy tényleg a lúzer egyik szinonimájával illetted Lámpás urat ? ("Láma")

Előzmény: n/a (inaktív), 2010-01-13 07:02:00 [123]


Lampas | 1023    2010-01-13 07:16:00 [124]

Jo, ertem, akkor barkacsmegoldasban kell gondolkozni.
Az a fika megarra utalt,hogy elszalasztasz egy lehetoseget, de ha szerinted kicsi ra az erdeklodes, igazad lehet.

Előzmény: n/a (inaktív), 2010-01-13 07:02:00 [123]


n/a (inaktív)    2010-01-13 07:02:00 [123]

Kedves Lámpás! Ezt talán fenyegetésnek vegyem?!
Egy ilyennek az összehozása nem két perc és idővel állok a legrosszabbul. Sajnos a kínaiak ezen a téren is (árban) verhetetlenek, kereslet nálunk meg nem túl nagy várható. Üzletileg nem látom megalapozottnak. Hobbinak meg nem ez érdekel. Kérdez Svejket, mennyiért hozta be a kittet, ennyiért mi nem tudjuk gyártani!

Előzmény: Lampas, 2010-01-12 19:03:00 [114]

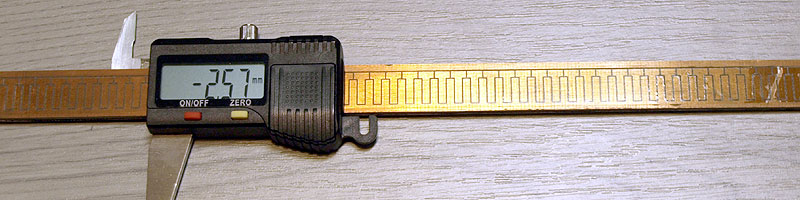

svejk | 31329    2010-01-12 22:18:00 [122]

No, speciel az a kikapcsolós Lidl-s működik a Lámpás által belinkelt DRO-val ))

Én vettem belőle 20 db-ot !!!...Aztán másnap visszavittem 10-et, hogy nem jó mert kikapcsol.
Aztán kiderült dro-nak mégis jó csak kell egy kicsit trükközni vele, de most nem emlékszem mi lett a megoldás.
Végül a hosszú nyákcsík gyártásnál abbamaradt a projekt.
Én megépítettem a belinkelt DRO-t, volt vele egy két szívás, itt figyel a polcon.

Egyébként tényleg akár azt mondhatnám hogy nagyon jó.
Tud furatközepet keresni, meg minden klassz dolgot.
De azért van egy két hibája.
Hátránya még hogy csak 999 mm-ig mér.

Magi mestert én is fűztem csináljon egy ilyen sok funkciójút, de nem volna rá talán elég igény.

Előzmény: Laslie, 2010-01-12 21:59:00 [121]


Laslie | 7674    2010-01-12 21:59:00 [121]

Te egy szerencsés ember vagy, hogy ilyet vettél. Én meg csak megvettem, mert olcsó volt a Lidl-ben de hogy minek azt nem tudom. Csak a csigafúrókat méregetem vele....

Előzmény: Lampas, 2010-01-12 21:56:00 [120]


Lampas | 1023    2010-01-12 21:56:00 [120]

Az elso ilyen tolomeromet a zsibin vettem, addig meg nem volt szerencsem hasonlohoz, es tudomasul vettem, hogy allandoan villog a kijelzoje...
gondoltam mer, szamol, kijelez, jo ez igy, hasznaltam vagy egy evig, amig mar nem villogott tobbet. Elemcsere, es akkor felvilagosultam, hogy azert villogott szegeny, mert mar nem volt biztos a dolgaban, gyenge volt az elem.
Ezen a fazonon nem volt kikapcsolasi lehetoseg, gomb, ezert nemertem, mit kell ezen kikapcsolni, ha az a vacak jo egy evet mukodott lemerult elemekkel?

Előzmény: Laslie, 2010-01-12 21:49:00 [119]


Laslie | 7674    2010-01-12 21:49:00 [119]

Akkor ezt most megszívtuk, nem tudunk közös nevezőre jutni. ))
Nekem csak egy vacak kínai tolómérőm van, de az olyan, hogy kikapcsol és abban a minutumban le is nullázza a kijelzőt. Úgyhogy ha bekapcsolod akkor megint lehet menni referenciára....

Előzmény: Lampas, 2010-01-12 20:32:00 [118]


Lampas | 1023    2010-01-12 20:32:00 [118]

En meg nem lattam olyat, ami kikapcsol????

Előzmény: Laslie, 2010-01-12 20:23:00 [117]


Laslie | 7674    2010-01-12 20:23:00 [117]

Svejk már görcsölt régebben ezekkel a digi tolómérőkkel. Ha jól emlékszem mindegyiknek más a protokollja . Na meg csak az olyan tolómérő jó ide ami , ha kikapcsol és megmozdítod akkor újra visszakapcsol . Különben elveszik az információd, míg elszaladsz WC-re....

Előzmény: Lampas, 2010-01-12 19:03:00 [114]


Lampas | 1023    2010-01-12 20:05:00 [116]

Na, most en mit mondtam? Nezd erosebben!

Kinai a subler! de az nagyon, 2500ft-er viheto.

Előzmény: msas, 2010-01-12 19:51:00 [115]


msas | 310    2010-01-12 19:51:00 [115]

Kinai az az amerikai: SHUMATECH DRO 350 teljes dokumentációval.
http://www.shumatech.com/web/products/dro-350

Előzmény: Lampas, 2010-01-12 19:03:00 [114]


Lampas | 1023    2010-01-12 19:03:00 [114]

Istvan!

Van Neked egy ilyened:

Ennek van amcsi valtozata:

De jon a Hobby CNC-s es osszekapcsolja a kinai digisublerrel es lesz ez:



Kis asatas, es felderitheto:



Jegyzokonyv.

Nekem kell par darab ilyen, es azthiszem meg nehanyunk innen inkabb fizetne neked erte, mintsem ujra kitalalja.
Kapcsold ossze a meglevo DRO computert a subival es vevoid leszunk...Ha nem, , megcsinaljuk mi, mert kell! es ocso`. Kijelzesnek eleg 5 digit.

Most hirtelen kettot feltennek egy esztergara, harmat egy marogepre, egyet meg egy precizios furesz stelljere, azert is.

Ha hosszabb kell, mint a kaphato olcso subik, Varsanyi barmikor karcol neked ilyet szazad pontosan:


n/a (inaktív)    2010-01-10 17:12:00 [113]

nagyon köszönöm a választ:


n/a (inaktív)    2010-01-10 16:46:00 [112]

Egyébként max. 4Nm-est javaslom ha sebességet is szeretnél.


n/a (inaktív)    2010-01-10 16:44:00 [111]

A "..." -tól, -ig !


n/a (inaktív)    2010-01-10 16:44:00 [110]

Bármilyen bipoláris, unipoláris, univerzális (8 vezetékes), ami a villamos paraméterét (áramát) nem lépi túl (3.5A/fázis).
A nálunk kaphatóak közül:
23LC041-025-8W-F6-0.5 .... 23H100-030-8W-F8-2.5
valamint
34LC066-050-8W-SB12-2.8 ... 42SM146-065-8W-SB18-20

Előzmény: n/a (inaktív), 2010-01-10 14:40:00 [109]


n/a (inaktív)    2010-01-10 14:40:00 [109]

Ki tudja ??A H2-es vezérlőre max milyen motor köthető( Nm bipoláris)


n/a (inaktív)    2010-01-10 08:48:00 [108]

Ok!Köszi!

Előzmény: n/a (inaktív), 2010-01-09 13:49:00 [107]


n/a (inaktív)    2010-01-09 13:49:00 [107]

14. oldal, lapközép:
"A vezérlõáramkör bekötése kétvezetékes indítási mód szerint"

Egyértelmű..... (ott a rajza)!

Előzmény: n/a (inaktív), 2010-01-09 13:00:00 [106]


n/a (inaktív)    2010-01-09 13:00:00 [106]

VSminiJ7


n/a (inaktív)    2010-01-09 12:57:00 [105]

Megnéznéd a mappámban van a leírása?!
A 14.oldalon látható "Vezérlőáramkör bekötése kétvezetékes inditási mód szerint"-i ábra alapján az 5 "kapcsoló"helyére kötöm a P2C reléit?Vagy tápot is kell a "sorba" ?Persze a Mach ban Hozzárendelve a megfelelő fukciókat?

Előzmény: n/a (inaktív), 2010-01-09 09:28:00 [103]


n/a (inaktív)    2010-01-09 09:58:00 [104]

Szia,
Mach3 újratelepítés, beállítás, vezetékek átmozgatása után most minden rendben. Nem tudom pontosan mi lehetett a baj, de a lényeg, hogy most jó, köszönöm a segítséget mindenkinek.

Előzmény: n/a (inaktív), 2010-01-09 09:23:00 [102]


n/a (inaktív)    2010-01-09 09:28:00 [103]

Így, hogy semit nem tudok a frekiváltódról elég nehéz! Ezek az S1, S2 stb. pontok egy potenciálok, vagy 2 sorkapcsok? Ha kettő, zárd össze, próbáld ki! Ha megy, mehet bármelyik relére (P2C), ha nem, akkor kell a frekiválton 24V DC tápkimenetet keresni és ezzel összezáratni (szintén próbáld ki)!
Az is lehet, hogy belül fel van húzva 24V-ra és csak ezeket a SC ponthoz kell záratni! Próbáld ki! Ha megy akkor értelemszerűen ehhez kell a relékkel záratni a megfelelő pontokat!
A Mach-ot is persze majd fel kell programoznod:

Relay Control-
M3 és M4 (külön-külön relékre irányítva)!!!!

Előzmény: n/a (inaktív), 2010-01-09 08:05:00 [101]

n/a (inaktív)    2010-01-09 09:23:00 [102]

Mach3-mat átnézni (setup), drivertesztet lefuttatni (egyenes?), majd ha nem ok, újrarakni a Mach3-mat! PC oldali Step hiánynak néz ki...
Valami bekavarhatot szegény Mach-nak (szerintem).
Persze az sem árt, ha a vezetékeket is átnézed...

Előzmény: n/a (inaktív), 2010-01-08 21:31:00 [100]


n/a (inaktív)    2010-01-09 08:05:00 [101]

Szia István!
A P2C-vel működtettném a frekiváltó előre/hátra működését!Ehez kell 24V-os tápegység vagy csak össze kell kötnöm őket?De hogyan? Köszi !
S1:Mûködésengedélyezés elõre irányba (zárt állapotban, 24 VDC, 8 mA)
S2:Mûködésengedélyezés hátra irányba (zárt állapotban)
S3 Hibatörlés (zárt állapotban)
S4 Külsõ hibabemenet (zárt állapotban)
S5 Frekvencia alapjel kiválasztás 1 (zárt
állapotban)
SC Digitális vezérlõbemenetek közös pontja (0V)


n/a (inaktív)    2010-01-08 21:31:00 [100]

Szia,
van egy korábban jól működő marógépem H1Cnc vezérlővel, házilag gyártott, de jó tápegységgel. Elég sokat martam vele tavaly, semmi gond nem volt. Most egy kb hónap szünet után el akartam indítani, de nem mozognak a motorok rendesen. Mach3-ról programból, ill. manuálisan is egy picit megmozdul a motor, és kész, ezután csak akkor tudom megmozdítani, ha irányt váltok, vagy egy másik motort megmozdítok. Ez olyan mintha egy jelnyit mozdulna csak. A segítségedet kérném, szerinted mi lehet a gond. Előre is köszönem


Kulcsar Zoltan | 4197    2010-01-05 09:29:00 [99]

Szia

Igy van , csak rajtad keresztül szerettem volna figyelmezetni a Tbio-t .
Ha van is felkészültsége akkor sem olyan egyszerü a dolog .
Csak az idöt pazarolna olyan dologra amivel ugysem jut elörébb .

Kizárásos alapon eddig a motor lehet agond .
Vagy valami baki .

Reméljük meoldodik a dolog .

Előzmény: elektron, 2010-01-05 01:32:00 [96]


LZ | 1538    2010-01-05 08:05:00 [98]

Most olvasom, hogy 5Ohm az ellenállása a féltekercsnek, tuti sok az induktivitása is akkor. Istvánnak igaza lesz, 33V így kevés egy ilyen motornak, de sajna nem tudsz többet adni az elektronika miatt. Próbálj meg szerezni egy kisfeszültségű motort próbára.

Előzmény: n/a (inaktív), 2010-01-05 00:29:00 [92]


n/a (inaktív)    2010-01-05 06:52:00 [97]

Ha az Increase LED világít (?), akkor a 6V-os alapfeszültségű motorral van gond (borzasztó nagy az induktivitása)!

Előzmény: n/a (inaktív), 2010-01-05 00:29:00 [92]


elektron | 15859    2010-01-05 01:32:00 [96]

A szükséges áramkört még nem rajzoltam le, csak annyit mondtam, hogy össze kell kötni valamilyen módon.

Előzmény: Kulcsar Zoltan, 2010-01-05 01:06:00 [95]


Kulcsar Zoltan | 4197    2010-01-05 01:06:00 [95]

Ez egy kicsit bátor volt .

Oszto kell elé mert különben kinyirja a mikrofon bemenetet .

Előzmény: elektron, 2010-01-05 00:32:00 [93]


Svertel Istvan | 736    2010-01-05 00:47:00 [94]

Azt próbáltad hogy egy másik számítógépre telepíted a Mach-ot és azzal próbálod meghajtani őket ? Esetleg letöltesz egy másik verziót és azzal is megpróbálod (nagyon vigyázni hogy rendesen le legyen telepítve a régi , és a registry bázisbol is kitakarítani ! ) .

Előzmény: n/a (inaktív), 2010-01-05 00:29:00 [92]


elektron | 15859    2010-01-05 00:32:00 [93]

Vannak neten ilyen szkóp programok, és hozzá kell csaltlakozni a mérendő feszültségre valahogy.

Az összekötött komplett elektronikáról tudsz képet csinálni, hogy lássuk, nem e rosszul van valami kötve.

Előzmény: n/a (inaktív), 2010-01-05 00:29:00 [92]


n/a (inaktív)    2010-01-05 00:29:00 [92]

Van másik gépem hangkártyával, hogyan tudnám megszkópítani?
0.75A-rel nem probáltam...

Előzmény: elektron, 2010-01-05 00:21:00 [90]


elektron | 15859    2010-01-05 00:22:00 [91]

0.75A-rel gondolom nem megy, vagy nagyon gyenge ?


elektron | 15859    2010-01-05 00:21:00 [90]

Anélkül is meg lehet tekinteni. Hangkártyával is akár.

Előzmény: n/a (inaktív), 2010-01-05 00:20:00 [89]


n/a (inaktív)    2010-01-05 00:20:00 [89]

Most megfogtál, nincs szkópom, de ha másképp nem megy be fogok szerezni vmit

Előzmény: elektron, 2010-01-05 00:17:00 [88]


elektron | 15859    2010-01-05 00:17:00 [88]

Oszcilloszkóppal is érdekes lenne megnézni, miféle PWM jelet kap ? Mert ha 100% közelében van a beállított árammal, akkor nem csoda, ha nem tud gyorsabban menni.
